סקירה כללית של WeGem 0808 DSP
ה-WebGem 0808 DSP מאת Tendzone מצויד בסט חזק של כלי DSP אודיו רב תכליתי המיועדים לאינטגרטורים של AV. הוא כולל שמונה ערוצי קלט ופלט אודיו אנלוגיים, והעיצוב שלו בגודל 16x16 תומך בהרחבת אותות Dante™, ונותן מענה למגוון רחב של מצבי עיבוד אודיו. עם ממשק אינטרנט קל לניווט, ה-DSPs תומכים בשליטה דו-כיוונית סטנדרטית באמצעות RS-232, TCP/IP ו-GPI, מה שמבטיח שהם עובדים היטב עם מערכות בקרה פופולריות של צד שלישי. בנוסף, משתמשים יכולים להגדיר ממשק בקרת אינטרנט מותאם אישית עבור פעולות חדר מקומיות, התואם לפלטפורמות כמו Windows, iOS, macOS ו-Android. סדרת WebGem של Tendzone ממזגת כוח עיבוד אודיו חזק עם אפשרויות בקרה ניתנות להתאמה, מה שהופך אותה לפתרון אידיאלי עבור פרויקטי אינטגרציה של AV שנמצאים בחדרי ישיבות, סביבות חינוכיות, בתי מלון ואולמות משפט.
תכונות
1. כניסות ויציאות:
- המערכת כוללת 16 כניסות מיקרופון/קו מאוזנות עם מתג רך להפעלת הספק פנטום 48V.
- הוא מציע 16 יציאות קו מאוזנות ותומך באודיו ברשת דרך 16x16 Dante עם תאימות AES67.
2. איכות שמע:
- משתמשים חווים איכות שמע יוצאת דופן בקצב דגימה של 48kHz ו-24-עומק סיביות.
3. תכונות קדם מגבר:
- הקדם-מגבר מותאם לרמות רווח משתנות, מתכוונן ב-0dB, 10dB, 20dB, 30dB ו-40dB, מתאים לאותות MIC ו-LINE כאחד.
4. ממשקי אודיו וחיבורים:
- המכשיר כולל ממשק שמע USB2.0 להקלטה והשמעה מכונני USB.
- ממשק כרטיס קול USB-B מאפשר חיבור שמע בגודל 2x2 למכשירים ב-Windows, iOS, Android ו- HarmonyOS לשידור אודיו דו-כיווני.
5. טכנולוגיות ביטול:
- תכונת ביטול הד אדפטיבית (AEC) מבטלת הדים ביעילות במהלך שיחות וידאו.
- ביטול משוב מסתגל (AFC) משתמש באלגוריתם דיגיטלי מהיר של נקודה צפה לניהול משוב עבור כל מיקרופון.
6. קבל שליטה ותכונת Ducker:
- בקרת ההגברה האוטומטית (AGC) שומרת על עוצמת קול יציבה, ללא תלות במרחק של הרמקול מהמיקרופון.
- תכונת Ducker האינטליגנטית מאפשרת למשתמשים לדכא בקלות מוזיקת רקע לבהירות ווקאלית משופרת.
7. תכונות הגנה וערבוב:
- מגביל תגובה מיידית מגן על התקנים במורד הזרם מפני עומס יתר.
- המערכת תומכת בערבוב אוטומטי של שיתוף רווח (AM) ובערבוב אוטומטי מבוסס סף (GAM) לניהול מיקרופונים מרובים.
8. ניהול רמת קלט/פלט:
- משתמשים יכולים להגדיר טווחים ספציפיים לרמות קלט ופלט, עם מגבלות מקסימום ומינימום לשליטה קלה יותר.
9. בקרת תוכנה גרפית:
- ממשק הבקרה הגרפי, המבוסס על ארכיטקטורת B/S, מאפשר שינויים בפרמטרים של אודיו באמצעות דפדפני אינטרנט, הזמינים באנגלית או בסינית.
- ניתן להתאים אותו להעדפות המשתמש והוא תואם למערכות הפעלה שונות, כולל אנדרואיד, אייפד, חלונות, HarmonyOS ו-KylinOS.
10. ממשקי תצוגה וממשקי GPIO:
- LCD צבעוני בגודל 1.8-אינץ' מציג מידע קריטי, כולל שם מכשיר, כתובת IP, רמות קלט/פלט, מצב השתקה, סצנה נוכחית וגרסת תוכנה.
- הוא כולל 8 ממשקי GPIO שניתן להגדיר כקלט או פלט דרך הגדרות תוכנה.
11. פרוטוקולי בקרה של צד שלישי:
- המערכת תומכת בפרוטוקולי שליטה פתוחים של צד שלישי באמצעות UDP או RS-232 לניהול ותפעול המכשיר.

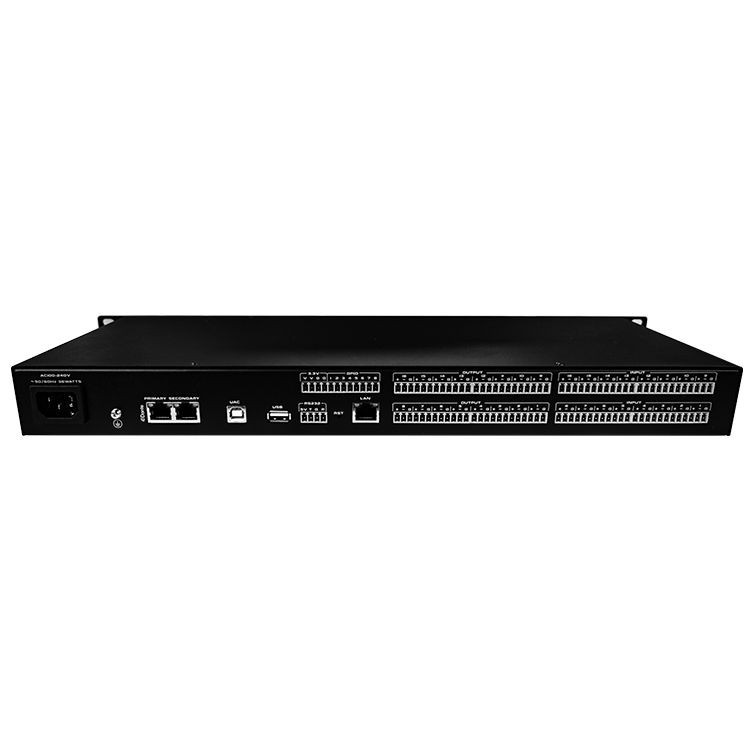

פאנל אחורי
תגיות פופולריות: מעבד אודיו Dante מבוסס אינטרנט 16x16, סין יצרנים, ספקים, מפעלים של מעבדי Dante מבוססי אינטרנט 16x16
מפרטים
|
ביצועים כלליים |
||||
|
תגובת תדר (A/D/A) |
20Hz-20kHz (±0.5dB) |
|||
|
קצב דגימה |
48kHz,24bit |
|||
|
טווח דינמי (A/D/A) |
>110dB,A-weighted(20Hz-20kHz@0dB Gain) |
|||
|
THD |
פחות או שווה ל-0.005%@1kHz,+4dBu |
|||
|
אחזור (A/D/A) |
5.8 mS, כניסות מנותבות ליציאות |
|||
|
רצפת רעש (במשקל A) |
פחות או שווה ל--90dBu |
|||
|
הצלבה |
פחות או שווה ל--105dB@+20dBu,1kHz |
|||
|
יחס S/N |
>110dB,A-weighted(20Hz-20kHz@0dB Gain) |
|||
|
בידוד ערוץ |
פחות או שווה ל--105dB@+20dBu,1kHz |
|||
|
מספרים מוגדרים מראש |
50 |
|||
|
קלט/פלט אודיו |
||||
|
דֶגֶם |
WebGem 0808 |
WebGem 1616 |
WebGem 0808D |
WebGem 1616D |
|
מַחבֵּר |
בלוקים 3.81 מ"מ |
|||
|
מספר ערוצים אנלוגיים |
8 ב-8 החוצה |
16 ב-16 בחוץ |
8 ב-8 החוצה |
16 ב-16 בחוץ |
|
מספר ערוצי דנטה |
/ |
16 ב-16 בחוץ |
16 ב-16 בחוץ |
|
|
פאנטום פאוור |
DC 48±6V,10mA |
|||
|
עכבת קלט |
איזון של 2KΩ |
|||
|
עכבת פלט |
איזון 200Ω |
|||
|
רמת קלט מקסימלית |
20dBu |
|||
|
רמת פלט מקסימלית |
20dBu |
|||
|
רווח קלט מקסימלי |
40dB |
|||
|
פאנל קדמי |
||||
|
נורית חיווי |
Power/RUN/LINK |
|||
|
מסך תצוגה |
תצוגת LCD צבעונית בגודל 1.8 אינץ' מציגה את שם המכשיר, כתובת ה-IP, רמת קלט/פלט ומצב השתקה, סצנה נוכחית, גרסת תוכנה |
|||
|
בחר לחצן |
כפתור לחיצה לפנייה |
|||
|
פאנל אחורי |
||||
|
UAC (אודיו דו-כיווני USB) |
כרטיס קול 2x2, קצב דגימה 48kHz,16bit, סוג ממשק USB-B, פרוטוקול העברת נתונים USB2.0; |
|||
|
USB |
סוג הממשק הוא USB-A ופרוטוקול העברת הנתונים הוא USB2.0. תומך בהקלטה והשמעה, יכול לנגן קבצי שמע בפורמט MP3/WAV, תמיכה בדיסק U בפורמט FAT32, הקלטת פורמט קובץ WAV |
|||
|
דנטה עיקרי ומשני |
/ |
2X1000MRJ-45; 16x16; יתירות תמיכה, מצב מיתוג; |
||
|
RS232 |
מסוף 3.81 פיניקס 4 פינים |
|||
|
GPIO |
8ch, קלט ופלט מותאמים אישית, מסוף 3.81 פיניקס 12 פינים |
|||
|
LAN (יציאת רשת TCP/IP) |
Ethernet 10/100/1000MB RJ45 |
|||
|
פרמטרים חשמליים ופיזיים |
||||
|
ספק כוח |
AC100-240V±10%,50/60Hz |
|||
|
צריכת חשמל |
24W |
36W |
||
|
טמפרטורת הפעלה |
תואר 0 -45 תואר |
|||
|
לחות יחסית |
30%-70％R.H. |
|||
|
מידות |
484 מ"מ*280 מ"מ*44 מ"מ |
|||
|
גודל חבילה |
570 מ"מ על 410 מ"מ על 135 מ"מ |
|||
|
משקל נטו |
3.0ק"ג |
3.1 ק"ג |
3.1 ק"ג |
3.2 ק"ג |
|
משקל משלוח |
3.5 ק"ג |
3.6 ק"ג |
3.6 ק"ג |
3.7 ק"ג |
