מטריצת וידאו מודולרית היברידית 32x32

מְאָרֵחַ

לְתַאֵר

תומך בעד 32 קלט ו-32 פלט ממשקי מיתוג כרטיסי אות אודיו ווידאו, תומך בהחלפה חמה

לִשְׁלוֹט

יציאת בקרה טורית

מחבר DB9 RS232 נקבה

תצורת סיכה

Pin 2 TX, Pin 3 RX, Pin 5 GND

מבנה שלדת הפאנל

אות הניתן לחיבור, ניתן להכניס 8 חריצי כרטיס כניסה עם 8 כרטיסי כניסת אות, ניתן להכניס 8 חריצי כרטיס פלט עם 8 כרטיסי פלט אות

פקדי לוח קדמי

לַחְצָן

מוּסכָּם

טמפרטורת הפעלה

תואר -0-+50

לחות יחסית

10%-90%

ספק כוח

AC 100-240V , 50/60Hz , צריכת חשמל ללא עומס מארח 60W, לא כולל לוח

גודל שלדה (מ"מ)

VMC{{0}}: 436.6L x 320.0W x 221.5H

כרטיס אות כניסה-VMC-4I-HD-4K

אות קלט

4-אות HDMI של ערוץ, 4-אות אודיו אנלוגי של ערוץ

צריכת חשמל

12.5W

מחברי קלט

סוג A 19-Pin female, 3-Pin pluggable block

עומק צבע

8 ביט

סוג אות

HDMI, DVI-D, זיהוי אוטומטי של אותות כניסה

רוחב פס

10.2Gpbs

טֶמפֶּרָטוּרָה

תואר 0 - +50 תואר

לַחוּת

10% - 90%

הַחְלָטָה

רזולוציית כניסה מקסימלית 4096 x 2160P@60Hz, מותאמת לכניסה

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תֶקֶן

תמיכה ב-HDMI1.4, HDCP2.2

ניהול EDID

תמיכה בפונקציית למידה של EDID

תכונות אחרות

תמיכה בהגדרות כרומה, בהירות, ניגודיות, טמפרטורת צבע וחדות, פונקציית שכבת-על תומך, חיבור חם

כרטיס אות כניסה-VMC-4I-OF

אות קלט

4-אות סיב אופטי ערוץ, זיהוי אות קלט אוטומטי

צריכת חשמל

24W

מחברי קלט

מודול סיבים אופטיים

סוגי נתונים

DVI/HDMI

תעריף מקסימלי

10.2Gbps

לחות יחסית

10%-90%

טֶמפֶּרָטוּרָה

תואר 0 -+50 תואר

עומק צבע

8bit, 10bit, 12bit, 16bit

מודול סיבים אופטיים

מפרטי ממשק

ממשק LC

אות סיב אופטי

9 רזולוציות מתכווננות, רזולוציית הכניסה הגבוהה ביותר היא 4096x2160@30Hz

מרחק שידור

צריך לשמש עם משדר/מקלט סיבים אופטיים, 4096x2160@30Hz מרחק שידור מרבי של סיבים במצב יחיד הוא 2KM, multi-mode הוא 300M

קצב נתונים מקסימלי

10.2Gbit/s

אַחֵר

פוּנקצִיָה

תמיכה בפונקציית שכבת-על של תווים והחלפה חמה

כרטיס אות כניסה-VMC-4I-HBT

קלט וידאו

אות קלט

אות HDBT 4-ערוץ, זיהוי אות קלט אוטומטי

רמת קלט

TMDS 2.9V-3.3V

מחברי קלט

RJ45, עם נורית חיווי בצבע כפול צהוב-ירוק

עכבת קלט

קו דיפרנציאלי 100Ω

צריכת חשמל

21W

קלט שמע

אות קלט

4-אות סטריאו ערוץ

מחברי קלט

שקע שמע 3.5 מ"מ

עכבת קלט

75Ω

תגובת תדר

20Hz-20K Hz

לִשְׁלוֹט

אות בקרה

אות בקרה של 4-דרך RS232

יציאת בקרה

3-Pin pluggable block

פּרוֹטוֹקוֹל

תמיכה בפרוטוקול RS232, תמיכה בשידור IR, RS232 דו-כיווני

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

10.2Gbps

הַחְלָטָה

תומך עד 1920×1080@60Hz

הצלבה

<-50dB@5MHz

מרחק שידור

1080p פחות או שווה ל-70 מטר

קצב מעבר

200ns (מקסימום)

טמפרטורת הפעלה

תואר -10 -+40 תואר

לחות יחסית

10%-90%

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תקן HDMI

תומך ב-HDMI1.4a

EDID, HDCP

תמיכה בניהול ידני של EDID, תואם ל-HDCP1.4

תכונות אחרות

תומך בהגדרות צבעוניות, בהירות, ניגודיות, טמפרטורת צבע וערכי חדות, פונקציית שכבת תווים, תקע חם ופונקציית אספקת חשמל חיצונית PoH

כרטיס אות כניסה-VMC-2I-HBT-4K

קלט וידאו

אות קלט

אות HDBT 2 -ערוץ, זיהוי אות קלט אוטומטי

רמת קלט

TMDS 2.9V-3.3V

מחברי קלט

RJ45, עם נורית חיווי בצבע כפול צהוב-ירוק

עכבת קלט

קו דיפרנציאלי 100Ω

צריכת חשמל

21W

קלט שמע

אות קלט

2- אות סטריאו

מחברי קלט

שקע שמע 3.5 מ"מ

עכבת קלט

75Ω

תגובת תדר

20Hz-20K Hz

לִשְׁלוֹט

אות בקרה

2- אות בקרה RS232

יציאת בקרה

3-Pin pluggable block

פּרוֹטוֹקוֹל

תמיכה בפרוטוקול RS232, תמיכה בשידור IR, RS232 דו-כיווני

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

10.2Gbps

הַחְלָטָה

תומך בעד 4096 x 2160P@30Hz

הצלבה

<-50dB@5MHz

מרחק שידור

1080p פחות או שווה ל-70 מטר

קצב מעבר

200ns (מקסימום)

טמפרטורת הפעלה

תואר -10 -+40 תואר

לחות יחסית

10%-90%

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תקן HDMI

תומך בתקן HDMI1.4

EDID, HDCP

תמיכה בניהול ידני של EDID, תמיכה ב-HDCP2.2 ותואם לאחור

תכונות אחרות

תומך בהגדרות צבעוניות, בהירות, ניגודיות, טמפרטורת צבע וערכי חדות, פונקציית שכבת תווים, תקע חם ופונקציית אספקת חשמל חיצונית PoH

כרטיס אות כניסה-VMC-4I-DV

אות קלט

4-אות DVI דרך

רמת קלט

TMDS 2.9V-3.3V

מחברי קלט

יציאה נקבה DB24+5

עכבת קלט

75Ω

צריכת חשמל

10W

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

קצב נתונים מרבי 4.95Gbit/s

אות וידאו

DVI, HDMI, VGA, C-VIDEO, YPbPr, זיהוי אוטומטי של אותות כניסה

עיכוב זמן מקסימלי

5nS(±1nS)

סוגי נתונים

8 ביט

הצלבה

<-50dB@5MHz

קצב מעבר

הצלבה של 200ns (מקסימום).

הַחְלָטָה

תומך בעד 1920×1200 @60Hz

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

קצב דגימת אודיו

32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K

ניהול EDID ו-DDC

תומך בזיהוי תצוגה מורחב (EDID) וערוץ נתונים לתצוגה (DDC), תוך שימוש בתקני DVI ו-HDMI

ניהול HDCP

תומך בהגנה על תוכן דיגיטלי ברוחב פס גבוה (HDCP) ומשתמש בתקני DVI ו-HDMI1.3

תכונות אחרות

תמיכה בהגדרות צבעוניות, בהירות, ניגודיות, טמפרטורת צבע וערכי חדות, פונקציית שכבת תווים, תקע חם

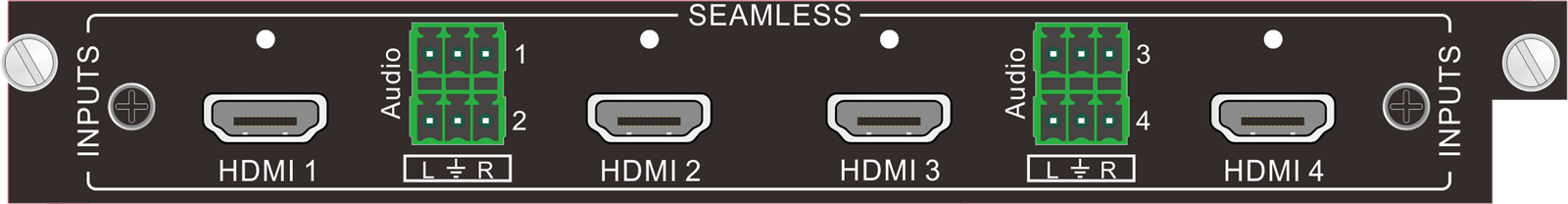

כרטיס אות כניסה-VMC-4I-HD

אות קלט

4-אות HDMI של ערוץ (תואם ל-DVI), 4-אות אודיו אנלוגי של ערוץ

צריכת חשמל

10W

מחברי קלט

סוג A 19-Pin female, 3-Pin pluggable block

עומק צבע

8 ו-10 ו-12 סיביות

סוג אות

HDMI, DVI-D, זיהוי אוטומטי של אותות כניסה

רוחב פס

6.75Gpbs

טֶמפֶּרָטוּרָה

תואר 0 - +50 תואר

לַחוּת

10% - 90%

תֶקֶן

תמיכה ב-HDMI1.3, תואם לתקן HDCP

הַחְלָטָה

תומך עד 1920×1080@60Hz

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

ניהול EDID ו-DDC

תומך בזיהוי תצוגה מורחב (EDID) וערוץ נתונים לתצוגה (DDC), תוך שימוש בתקני DVI ו-HDMI

תכונות אחרות

תמיכה בהגדרות צבעוניות, בהירות, ניגודיות, טמפרטורת צבע וערכי חדות, פונקציית שכבת תווים, תקע חם

כרטיס אות כניסה-VMC-4I-VG

קלט וידאו

אות קלט

4-אות VGA דרך

קלט צימוד

צימוד AC בלבד

מחברי קלט

15-יציאת נקבה מסוג D

רמת קלט

{{0}}.5-2.0Vp-p

עכבת קלט

75Ω

קלט שמע

אות קלט

4 ערוצים של אותות אודיו אנלוגיים

עכבת כניסת שמע

>10KΩ

מחברי קלט

3-Pin pluggable block

עכבת קלט

75Ω

תגובת תדר

20Hz-20K Hz

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

YPbPr: 170 מגה-הרץ; C-VIDEO: 150 מגה-הרץ; VGA: 170MHz

קצב מעבר

200ns (מקסימום)

הצלבה

<-50dB@5MHz

אות וידאו

VGA (RGBHV), YPbPr, C-VIDEO, זיהוי אוטומטי של אותות כניסה

Chroma Space

תומך בהתאמה של מרחב הצבע: YCBCR\RGB

הַחְלָטָה

תומך בעד 1920×1200 @ 60Hz

צריכת חשמל

12W

תכונות אחרות

תומך בהגדרות צבעוניות, בהירות, ניגודיות, טמפרטורת צבע וערכי חדות; פונקציית שכבת-על של תווים; תקע חם; תיקון אוטומטי של כניסת אות VGA; שחזור יציאה בודדת להגדרות היצרן

כרטיס אות כניסה-VMC-4I-AV

אות קלט

4-אות CVBS של ערוץ, 4-אות אודיו אנלוגי של ערוץ

פורמטי שמע נתמכים

סטריאו

מחברי קלט

מחבר BNC, 3-גוש מסוף הניתן לחיבור פינים

תֶקֶן

תמיכה בפורמטים PAL ו-NTSC

צריכת חשמל

11W

הַחְלָטָה

7 רמות מתכווננות, עד 1920×1080@60Hz

מוּסכָּם

רצפת רעש שמע

-80dB

עיוות שמע מקסימלי

2.0V

טמפרטורת הפעלה

תואר 0 - +50 תואר

לחות יחסית

10% - 90%

רוחב פס

6.75Gbps

פונקציית קנה מידה אוטומטי של קווים

תְמִיכָה

תכונות אחרות

תומך בהגדרות כרומה, בהירות, ניגודיות, טמפרטורת צבע וחדות; פונקציית שכבת-על של תווים; תקע חם

כרטיס אות כניסה-VMC-4I-SD

אות קלט

4-אות SDI ערוץ (כל אחד עם פלט לולאת SDI אחד)

רמת קלט

TMDS 2.9V-3.3V

מחברי קלט

מחברי BNC

עכבת קלט

75Ω

אות וידאו

SDI, HD-SDI, 3G-SDI, זיהוי אוטומטי של אותות כניסה

צריכת חשמל

14W

מוּסכָּם

עומק צבע

8&10&12bit

מרחק עבודה

1080p פחות או שווה ל-100 מ' (אנא השתמש בחוט באיכות גבוהה)

רוחב פס

6.75Gbps

רזולוציה מקסימלית

1080p@60Hz

טמפרטורת הפעלה

תואר 0 - +50 תואר

לחות יחסית

10% - 90%

פונקציית הכפלת קו

תְמִיכָה

הַחְלָטָה

תומך עד 1920×1080@60Hz;

תכונות אחרות

תומך בהגדרות כרומה, בהירות, ניגודיות, טמפרטורת צבע וחדות; פונקציית שכבת-על של תווים; תקע חם

כרטיס אות כניסה-VMC-4I-HV

אות קלט

אות HDMI 2-בדרך (תואם ל-DVI);

2-אות VGA דרך;

4-אות אודיו סטריאו ערוץ

צריכת חשמל

12W

מחברי קלט

סוג A 19-מחבר נקבה פינים; 15-מחבר נקבה מסוג D; 3-גוש מסוף הניתן לחיבור פינים

הַחְלָטָה

תומך עד 1920×1080@60Hz

מוּסכָּם

יציאת HDMI:

עומק צבע

8 ו-10 ו-12 סיביות

סוג אות

HDMI, DVI-D, זיהוי אוטומטי של אותות כניסה

רוחב פס

6.75Gpbs

טֶמפֶּרָטוּרָה

תואר 0 - +50 תואר

לַחוּת

10% - 90%

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תֶקֶן

תמיכה ב-HDMI1.3, תואם לתקן HDCP

ניהול EDID ו-DDC

תומך בזיהוי תצוגה מורחב (EDID) וערוץ נתונים לתצוגה (DDC)

יציאת VGA:

קלט צימוד

צימוד AC בלבד

רמת קלט

{{0}}.5-2.0Vp-p

עכבת קלט

75Ω

תגובת תדר

20Hz-20K Hz

לְהַשִׂיג

0 dB

הצלבה

<-50dB@5MHz

קצב מעבר

200ns (מקסימום)

Chroma Space

תמיכה בהתאמה של YCBCR\RGB

אות וידאו

VGA (RGBHV), YPbPr, C-VIDEO, זיהוי אוטומטי של אותות כניסה

תכונות אחרות

תומך בתיקון אוטומטי של כניסת אות VGA ואיפוס להגדרות היצרן של יציאה אחת

פוּנקצִיָה

תמיכה בחיבור חם וניתוק, תמיכה ב-chroma, בהירות, ניגודיות, טמפרטורת צבע והגדרות ערכי חדות, תמיכה בפונקציית שכבת-על.

כרטיס אות פלט-VMC-4O-HD-4K

אות פלט

4-אות HDMI של ערוץ, 4-אות אודיו אנלוגי של ערוץ

צריכת חשמל

12.5 W

מחברי פלט

סוג A 19-Pin female, 3-Pin pluggable block

עומק צבע

8 ביט

מוּסכָּם

סוג אות

HDMI, DVI-D

רוחב פס

10.2Gpbs

טֶמפֶּרָטוּרָה

תואר 0 - +50 תואר

לַחוּת

10% - 90%

הַחְלָטָה

8 רמות מתכווננות, עד 4096 x 2160@60Hz

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תֶקֶן

תמיכה ב-HDMI1.4, HDCP2.2

ניהול EDID ו-DDC

תמיכה בפונקציית למידה של EDID ובתקשורת DDC

תכונות אחרות

תומך בהגדרת פורמט פלט, שידור אות אודיו עצמאי וחיבור חם באמצעות פקודות

כרטיס אות פלט-VMC-4O-OF

אות פלט

אות סיב אופטי 4-דרך

צריכת חשמל

32W

מחברי פלט

מודול סיבים אופטיים

תעריף מקסימלי

10.2Gbps

סוגי נתונים

DVI/HDMI

טֶמפֶּרָטוּרָה

תואר 0 -+50 תואר

לחות יחסית

10%-90%

עומק צבע

8bit, 10bit, 12bit, 16bit

הַחְלָטָה

תומך ב-36 רזולוציות מתכווננות, ברזולוציית הפלט הגבוהה ביותר של 4K @ 30Hz

מודול סיבים אופטיים

מפרטי ממשק

ממשק LC

אות סיב אופטי

מרחק השידור המרבי של סיב אופטי במצב יחיד הוא 2KM, ושל מולטי מצב הוא 300M

מרחק שידור

מרחק שידור 4K30: לסיב אופטי במצב יחיד יש מרחק שידור מרבי של 2KM, ומצב ריבוי הוא 300M

תכונות אחרות

תמיכה בהגדרת פורמט פלט באמצעות הוראות, תמיכה בחיבור חם ובנתק

כרטיס אות פלט-VMC-4O-HBT

פלט וידאו

אות פלט

אות HDBT של 4-ערוץ

רמת פלט

TMDS 2.9V-3.3V

מחברי פלט

RJ45, עם נורית חיווי בצבע כפול צהוב-ירוק

עכבת פלט

קו דיפרנציאלי 100Ω

צריכת חשמל

21W

פלט אודיו

אות פלט

4-אות סטריאו ערוץ

מחברי פלט

שקע שמע 3.5 מ"מ

עכבת פלט

75Ω

תגובת תדר

20Hz-20K Hz

לִשְׁלוֹט

אות בקרה

אות בקרה של 4-דרך RS232

יציאת בקרה

3-Pin pluggable block

פּרוֹטוֹקוֹל

תמיכה בפרוטוקול RS232

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

10.2Gbps

הַחְלָטָה

תמיכה עד 1080p ללא תפרים

הצלבה

<-50dB@5MHz

מרחק שידור

1080p פחות או שווה ל-70 מטר

קצב מעבר

200ns (מקסימום)

טמפרטורת הפעלה

תואר -10 -+40 תואר

לחות יחסית

10%-90%

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תקן HDMI

תומך ב-HDMI1.4, תואם ל-HDCP 2.2

ניהול EDID ו-DDC

תמיכה בניהול ידני של EDID ובפונקציית תקשורת DDC

הַחְלָטָה

תומך ב-36 רזולוציות מתכווננות, ברזולוציית הפלט הגבוהה ביותר של 1920×1080@60Hz

מרחק שידור

מרחק שידור 1920×1080P60Hz עד 70 מטר

תכונות אחרות

תומך בהגדרת פורמט פלט, תקע חם ופונקציות אספקת חשמל חיצונית PoH באמצעות פקודות

כרטיס אות פלט-VMC-2O-HBT-4K

פלט וידאו

אות פלט

אות HDBT 2-

רמת פלט

TMDS 2.9V-3.3V

מחברי פלט

RJ45, עם נורית חיווי בצבע כפול צהוב-ירוק

עכבת פלט

קו דיפרנציאלי 100Ω

צריכת חשמל

21W

פלט אודיו

אות פלט

2- אות סטריאו

מחברי פלט

שקע שמע 3.5 מ"מ

עכבת פלט

75Ω

תגובת תדר

20Hz-20K Hz

לִשְׁלוֹט

אות בקרה

אות בקרה של 4-דרך RS232

יציאת בקרה

3-Pin pluggable block

פּרוֹטוֹקוֹל

תמיכה בפרוטוקול RS232

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

10.2Gbps

הַחְלָטָה

תומך בעד 4096 x 2 160@ 30Hz

הצלבה

<-50dB@5MHz

מרחק שידור

1080p פחות או שווה ל-70m, 4K פחות או שווה ל-40M

קצב מעבר

200ns (מקסימום)

טמפרטורת הפעלה

תואר -10 -+40 תואר

לחות יחסית

10%-90%

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תקן HDMI

תומך ב-HDMI1.4, תואם ל-HDCP 2.2

ניהול EDID ו-DDC

תמיכה בניהול ידני של EDID ובפונקציית תקשורת DDC

הַחְלָטָה

תומך ב-36 רזולוציות מתכווננות, עם רזולוציית הפלט הגבוהה ביותר של 4096 x 2 160@ 30Hz

מרחק שידור

תמיכה ב-4K עד מרחק של 40M, 1080P עד 70M

תכונות אחרות

תומך בהגדרת פורמט פלט, תקע חם ופונקציות אספקת חשמל חיצונית PoH באמצעות פקודות

כרטיס אות פלט-VMC-4O-DV

אות פלט

4-אות DVI דרך

רמת פלט

TMDS 2.9V-3.3V

מחברי פלט

יציאה נקבה DB24+5

עכבת פלט

75Ω

צריכת חשמל

6W

מוּסכָּם

לְהַשִׂיג

0 dB

רוחב פס

4.95Gbit/s

אות וידאו

DVI, HDMI, VGA, C-VIDEO, YPbPr

עיכוב זמן מקסימלי

5nS(±1nS)

סוגי נתונים

8 ביט

הצלבה

<-50dB@5MHz

הַחְלָטָה

36 רמות מתכווננות, עד 1920×1200@60Hz

קצב מעבר

הצלבה של 200ns (מקסימום).

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

קצב דגימת אודיו

32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K

ניהול EDID ו-DDC

תומך בזיהוי תצוגה מורחב (EDID) וערוץ נתונים לתצוגה (DDC), תוך שימוש בתקני DVI ו-HDMI

ניהול HDCP

תומך בהגנה על תוכן דיגיטלי ברוחב פס גבוה (HDCP) ומשתמש בתקני DVI ו-HDMI1.3

תכונות אחרות

תומך בהגדרת פורמט פלט ובחיבור חם באמצעות פקודות

כרטיס אות פלט-VMC-4O-HD

אות פלט

4-אות HDMI של ערוץ (תואם ל-DVI), 4-אות אודיו אנלוגי של ערוץ

צריכת חשמל

8W

מחברי פלט

סוג A 19-Pin female, 3-Pin pluggable block

עומק צבע

8 ביט

סוג אות

HDMI, DVI-D

רוחב פס

6.75Gpbs

טֶמפֶּרָטוּרָה

תואר 0 - +50 תואר

לַחוּת

10% - 90%

הַחְלָטָה

36 רזולוציות מתכווננות, עד 1920×1200@60Hz

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תֶקֶן

תומך ב-HDMI1.3, תואם ל-HDCP

ניהול EDID ו-DDC

תמיכה בפונקציית לימוד EDID וערוץ נתונים לתצוגה (DDC)

תכונות אחרות

תמיכה בהגדרת פורמט פלט באמצעות הוראות, תמיכה ב-hot plug

כרטיס אות פלט-VMC-4O-VG

פלט וידאו

אות פלט

4-אות VGA דרך

סוג מתג

מרווח אנכי

מחברי פלט

15-יציאת נקבה מסוג D

רמת פלט

{{0}}.5-2.0Vp-p

עכבת פלט

75Ω

הַחְלָטָה

36 רזולוציות מתכווננות, עד 1920×1200@60Hz

סוג אות

תמיכה בפורמטים של אות VGA, YPBPR, C-VIDEO

פלט אודיו

אות פלט

4 ערוצים של אותות אודיו אנלוגיים

עכבת פלט

75Ω

מחברי פלט

3-Pin pluggable block

תגובת תדר

20Hz-20K Hz

מוּסכָּם

לְהַשִׂיג

0 dB

קצב מעבר

200ns (מקסימום)

הצלבה

<-50dB@5MHz

צריכת חשמל

6W

תכונות אחרות

תומך בהגדרת פורמט פלט ובחיבור חם באמצעות פקודות

כרטיס אות פלט-VMC-4O-AV

אות פלט

4-אות CVBS של ערוץ, 4-אות אודיו אנלוגי של ערוץ

הַחְלָטָה

480I ו-576I שתי רזולוציות ניתנות להתאמה

מחברי פלט

מחבר BNC, 3-גוש מסוף הניתן לחיבור פינים

פורמט שמע פלט

סטריאו

צריכת חשמל

9W

מרחק שידור

פחות או שווה ל-100 מ' (אנא השתמש בחוט באיכות גבוהה)

מוּסכָּם

רצפת רעש שמע

-80dB

עיוות שמע מקסימלי

2.0V

טמפרטורת הפעלה

תואר 0 - +50 תואר

לחות יחסית

10% - 90%

רוחב פס

6.75Gbps

תֶקֶן

תמיכה בפורמטים PAL ו-NTSC

תכונות אחרות

תומך בהגדרת פורמט פלט ובחיבור חם באמצעות פקודות

כרטיס אות פלט-VMC-4O-SD

אות פלט

4-אות SDI ערוץ (כל אחד עם פלט לולאת SDI אחד)

רמת פלט

TMDS 2.9V-3.3V

מחברי פלט

מחברי BNC

עכבת פלט

75Ω

אות וידאו

SDI, HD-SDI, 3G-SDI

צריכת חשמל

15W

הַחְלָטָה

7 רזולוציות מתכווננות, עד 1920×1200@60Hz

מוּסכָּם

עומק צבע

8&10&12bit

מרחק עבודה

1080p פחות או שווה ל-100 מ' (אנא השתמש בחוט באיכות גבוהה)

רוחב פס

6.75Gbps

רזולוציה מקסימלית

1080p@60Hz

טמפרטורת הפעלה

תואר 0 - +50 תואר

לחות יחסית

10% - 90%

תכונות אחרות

תומך בהגדרת פורמט פלט ובחיבור חם באמצעות פקודות

כרטיס אות פלט-VMC-4O-HV

אות פלט

אות HDMI 2-בדרך (תואם ל-DVI);

2-אות VGA דרך;

4-אות אודיו סטריאו ערוץ

צריכת חשמל

8W

מחברי פלט

סוג A 19-מחבר נקבה פינים; 15-מחבר נקבה מסוג D; 3-גוש מסוף הניתן לחיבור פינים

הַחְלָטָה

36 רזולוציות מתכווננות, עד 1920×1200@60Hz

מוּסכָּם

יציאת HDMI:

עומק צבע

8 ביטים

סוג אות

HDMI, DVI-D

רוחב פס

6.75Gpbs

טֶמפֶּרָטוּרָה

תואר 0 - +50 תואר

לַחוּת

10% - 90%

פורמט אודיו

אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD, אודיו חיצוני תומך בפורמט PCM

תֶקֶן

תומך ב-HDMI1.3, תואם ל-HDCP

ניהול EDID ו-DDC

תמיכה בפונקציית למידה של EDID ובפונקציית תקשורת DDC

יציאת VGA:

רמת פלט

{{0}}.5-2.0Vp-p

עכבת פלט

75Ω

סוג אות

VGA, YPBPR, C-VIDEO

סוג מתג

מרווח אנכי

תגובת תדר

20Hz-20K Hz

לְהַשִׂיג

0 dB

הצלבה

<-50dB@5MHz

קצב מעבר

200ns (מקסימום)

רוחב פס

YPbPr: 170 מגה-הרץ; C-VIDEO: 150 מגה-הרץ; VGA: 170MHz

אות וידאו

VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO

אַחֵר

תומך בהגדרת פורמט פלט ובחיבור חם באמצעות פקודות

Signal Preview Card-VMC-4P-OB

מִמְשָׁק

2 יציאות RJ45

יכולת תצוגה מקדימה

יכול לצפות בתצוגה מקדימה של 4 מקורות וידאו בו זמנית

פרוטוקולים ותקנים

טכנולוגיית קידוד H.264, פרוטוקול RTSP סטנדרטי

צריכת חשמל

15W

הַחְלָטָה

הרזולוציה של כל ערוץ של הפעלת וידאו יכולה להגיע ל-720p, וניתן לשנות את רזולוציית התצוגה המקדימה באמצעות פקודות

לִשְׁלוֹט

תמיכה בבקרת מטריצה, תמיכה בפונקציית זיכרון כיבוי

כרטיס מפענח IP-VMC-4I-IP

מִמְשָׁק

2 יציאות RJ45

יכולת פענוח

תמיכה 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz פענוח

ממשק שמע

כניסת שמע 1/2/3/4: ממשק שמע חיצוני שמור

צריכת חשמל

1 3 W

הַחְלָטָה

תמיכה בגישה ל-rtsp/rtp/rtpo TCP

אַחֵר

עם זיכרון כיבוי

לִשְׁלוֹט

תמיכה בפרוטוקול onvif2.6, תמיכה בזיהוי מכשיר onvif, תמיכה בגישה להזרמת פרוטוקול onvif, תמיכה בבקרת onvif PTZ

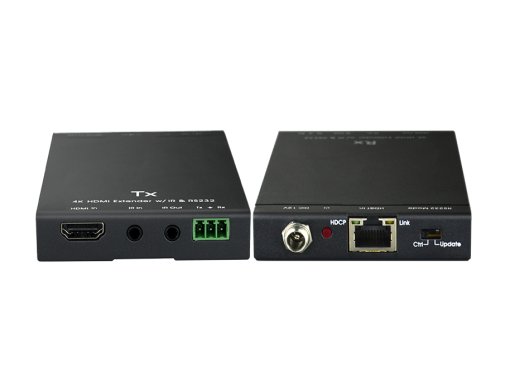

אות HDMI 70m HDBaseT Transmitter-VHBT-HD-70T

לשימוש עם כרטיס קלט HDBaseT וכרטיס קלט HDBaseT 4K

לְהַכנִיס

1-דרך HDMI

מחברי קלט

הקלד A 19-מחבר נקבה פינים

תְפוּקָה

1 -דרך HDBaset

מחברי פלט

מסופי RJ-45

ממשק בקרה

1 ערוץ IR IN, 1 ערוץ IR OUT, 1 דו כיווני RS232

פונקציות בקרה

תמיכה בשידור שקוף דו כיווני CEC, IR, RS232

תֶקֶן

תואם לתקני HDCP2.2 ו-HDMI1.4

הַחְלָטָה

תומך עד 3840×2160@30Hz

טמפרטורת הפעלה

0~50 מעלות

לַחוּת

10% ~ 90%

צריכת חשמל מקסימלית

14W

מידות (מ"מ)

115L x 109W x 16.2H

מרחק שידור

מרחק שידור 1920×1080P60Hz עד 70 מטר, מרחק שידור 3840×2160@30Hz עד 40 מטר

אַחֵר

תמיכה בפונקציית PoC דו-כיוונית ובשדרוג קושחה RS232

אות HDMI 70m HDBaseT מקלט-VHBT-HD-70R

השתמש עם כרטיס פלט HDBaseT, כרטיס פלט HDBaseT 4K

לְהַכנִיס

1 -דרך HDBaset

מחברי קלט

הקלד A 19-מחבר נקבה פינים

תְפוּקָה

1-דרך HDMI

מחברי פלט

מסופי RJ-45

ממשק בקרה

1 ערוץ IR IN, 1 ערוץ IR OUT, 1 דו כיווני RS232

פונקציות בקרה

תמיכה בשידור שקוף דו כיווני CEC, IR, RS232

תֶקֶן

תואם לתקני HDCP2.2 ו-HDMI1.4

הַחְלָטָה

תומך עד 3840×2160@30Hz

טמפרטורת הפעלה

0~50 מעלות

לַחוּת

10% ~ 90%

צריכת חשמל מקסימלית

14W

מידות (מ"מ)

115L x 109W x 16.2H

מרחק שידור

מרחק שידור 1920×1080P60Hz עד 70 מטר, מרחק שידור 3840×2160@30Hz עד 40 מטר

אַחֵר

תמיכה בפונקציית PoC דו-כיוונית ובשדרוג קושחה RS232
