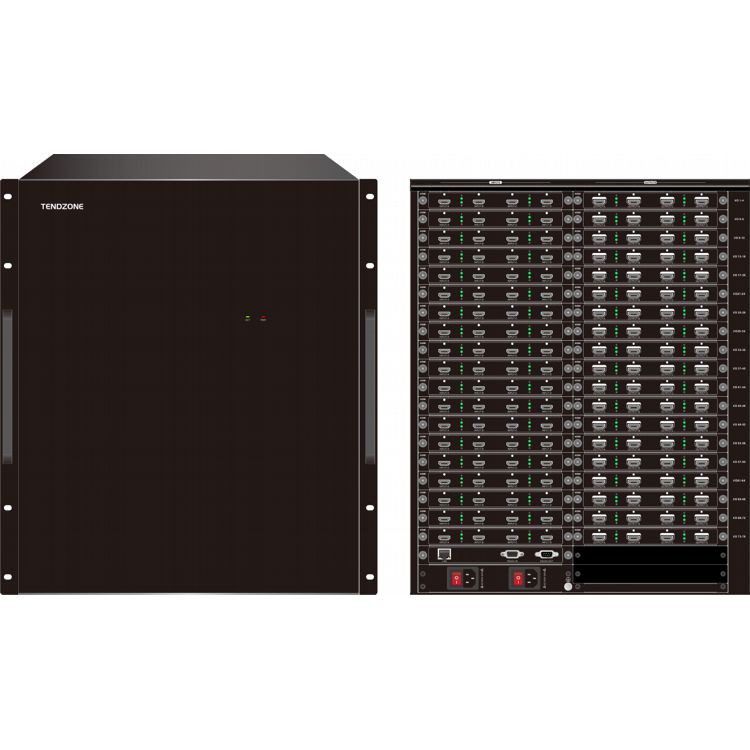

בקר קיר וידאו היברידי מודולרי 38 כרטיסים

ביצועים כלליים

מפרט שלדה

12 U

חריץ כרטיס כניסה

19

חריץ כרטיס פלט

19

מספר מרבי של ערוצי קלט

76

מספר מרבי של ערוצי פלט

76

רזולוציית קלט

הרזולוציה הגבוהה ביותר הנתמכת היא 3840×2160 @ 60Hz

רזולוציית פלט

רזולוציה מקסימלית נתמכת 4096x2160@30 הרץ

מספר חלונות

מסך בודד תומך בעד 8 מסכים

קֶלֶט

1 HDMI/1 DP

(בחר אחד)

תמיכה ב-HDMI 2.0 , תמיכה ב-DP1.2 , תואם ל-HDCP , רזולוציה תומכת ב-4096*2160@60Hz ו-3840*2160@60Hz

2-ערוץ DP

תמיכה ב-DP1.1, רזולוציה תומכת 4096*2160@30Hz ו-3840X2160@30

,

2-ערוץ HDMI

תמיכה ב-HDMI 1.4, תואם HDCP, רזולוציה תומכת ב-4096*2160@30Hz ו-3840*2160@30Hz

4-ערוץ HDMI

תמיכה ב-HDMI 1.3, תואם ל-HDCP, רזולוציה תומכת ב-1920 x 1200 @60Hz

4-ערוץ DVI

DVI תואם ל-HDMI, תומך בתקן HDCP ותומך ברזולוציה של 1920 x 1200 @60Hz

,

4-ערוץ VGA

תקן אות VGA, רזולוציה תומכת ב-1920x1080P @60Hz

,

4-ערוץ SDI

תואם ל-HD-SDI, 3G SDI, SD I, רזולוציה תומכת ב-1920x1080P @60Hz

4-ערוץ CVBS

פורמט אות CVBS, רזולוציה תומכת ב-PAL: 720x576I, NTSC: 720x480I

כרטיס בקרה בסיסי

תמיכה בבקרת לוגיקה מקומית, בקרת 232, כגון פתיחת חלון, נדידה וכו'.

2. תמיכה בשליטה מרכזית מהירה RS232

3. תמיכה בבקרת לולאה RS232

כרטיס בקרה מתקדם

מפת בסיס, כתוביות, הד (8 ערוצים), תצוגה מקדימה, פונקציות WEB באחת, כולל פונקציית כרטיס בקרת גרסת בסיס

תְפוּקָה

DVI

DVI תואם ל-HDMI, ברזולוציה מקסימלית של 1920x1200 @60Hz

, תומך ב-1920×1200@60Hz

HDMI

תואם עם HDMI, DVI-D, תומך ב-HDMI 1.3, רזולוציה של עד 1920x1200 @60Hz

, רזולוציה תומכת ב-HDMI 1.3

, תומך ב-1920×1200@60Hz

4k HDMI

פורמט אות הווידאו תומך ב-HDMI 1.4, והרזולוציה המקסימלית תומכת ב-4096x2160@30Hz

Oשם

מבנה השלדה

2 חריצים עבור ערוצי קלט, 3 חריצים עבור ערוצי פלט

גודל שלדה (מ"מ)

436.6 ( W ) x 88.0 ( H ) x 320 ( D )

משקל (ק"ג)

5.8

צריכת חשמל (W)

2 5

ספק כוח

ספק כוח כפול, 100V~240V AC, 50/60Hz

לִשְׁלוֹט

בקרת RS232

ממשק יציאה טורית DB9

בקרת TCP/IP

תואם לפרוטוקול TCP/IP

כרטיס כניסה HDMI2.0 - VMH-1I-HD-4K

תומך ב-HDMI2.0, תואם ל-HDCP, תומך ב-DP1.2

רזולוציית כניסה מקסימלית 3840x2160 @60Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסה כפול 4K DP-VMH-2I-DP-4K

תמיכה ב-DP1.1, תואם ל-HDCP

רזולוציית כניסה מקסימלית 3840x2160 @ 30Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסת HDMI כפול 4K-VMH-2I-HD-4K

תמיכה בפורמטים של אות HDMI, DVI-D, תמיכה בתקני HDMI, תואם ל-HDCP

רזולוציית כניסה מקסימלית 3840x2160 @ 30Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסה HDMI בעל ארבעה ערוצים-VMH-4I-HD

תמיכה בפורמטים של אות HDMI, DVI-D, תמיכה בתקני HDMI, תואם ל-HDCP

רזולוציית כניסה מקסימלית 1920x1200 @60Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסה מרובע DVI-VMH-4I-DV

תמיכה בפורמטים של אות HDMI, DVI-D, תמיכה ב-HDMI1.3, תואם ל-HDCP

רזולוציית כניסה מקסימלית 1920x1200 @60Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסה מרובע VGA-VMH-4I-VG

תמיכה בפורמט אות VGA

רזולוציית כניסה מקסימלית 1920x 1080 @60Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסה SDI ארבעה ערוצים-VMH-4I-SD

תמיכה בפורמט אות SDI, מרחק העברת אות קלט ופלט עד 100 מטר

רזולוציית כניסה מקסימלית 1920x 1080 @60Hz

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסה CVBS ארבעה ערוצים-VMH-4I-AV

תמיכה בפורמט אות CVBS, PAL אדפטיבי ו-NTSC

תמיכה ברזולוציית PAL: 720x576I, NTSC: 720x480I

אות כניסה יחיד תומך בחלון שרירותי

תמיכה בפונקציית שכבת-על של אות קלט

עם טכנולוגיית ניהול EDID משובצת, תמכו בבקרת DDC

עם פונקציית חיסכון בכיבוי

כרטיס כניסת שמע Quad DVI-VMH-4I-DVA

4-אות קלט DVI דרך (ממשק DVI עם אודיו)

מחבר: יציאת DVI-I נקבה

צריכת חשמל רגילה בעבודה: 7.1W

פורמט אות וידאו: תואם ל-HDMI, DVI-D

סטנדרטי: תומך ב-HDMI1.3, תואם ל-HDCP

רזולוציית קלט: עד 1920x1200 @60Hz

פורמט אות שמע: אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD

כרטיס כניסת שמע HDMI בעל ארבעה ערוצים-VMH-4I-HDA

4-אות קלט HDMI של ערוץ, 4-אות אודיו מוטבע אנלוגי של ערוץ

מחבר: סוג A 19-פין נקבה, מסוף Phoenix אודיו

צריכת חשמל רגילה בעבודה: 9W

פורמט אות וידאו: תואם ל-HDMI, DVI-D

סטנדרטי: תומך ב-HDMI1.3, תואם ל-HDCP

רזולוציית קלט: עד 1920x1200 @60Hz

פורמט אות אודיו: אודיו מוטבע תומך בפורמטים PCM, Dobly Digital, DTS, DTS-HD; אודיו חיצוני תומך בפורמט PCM, PCM 48KHz

כרטיס פענוח IP ארבעה ערוצים-VMH-4I-IP

1 ממשק קלט RJ45, תומך בפענוח פרוטוקול סטנדרטי H.264/H.265/RTSP/RTP; 1 2כניסת K HDMI

RJ45 תומך בפענוח ברזולוציה של 3840*2160@30; HDMI תומך ברזולוציה של עד 1920*1200

תומך בגישה למצלמות רשת מיצרניות מיינסטרים בשוק (Hikvision, Dahua וכו'); תומך ב1-ערוץ 4K30HZ, או 2-ערוץ 4K@24Hz, או 4-ערוץ 1080P@60Hz, או 9-ערוץ 1080P@25Hz, או 16-ערוץ 720P @25Hz, או 32-ערוץ D1 פענוח אות רשת ותצוגת קיר

תומך במספר תצוגות מסך, כולל מסך 1, 4 מסכים, 9 מסכים, 16 מסכים, 36 מסכים ופיצולים מותאמים אישית

תמיכה ב-ONVIF, RTSP ופרוטוקולי הזרמת רשת אחרים

תומך בהגדלת כל זרם וידאו בודד כדי למלא את החלון

תמיכה באות קלט יחיד תמיכה בחלונות שרירותיים

תמיכה בבקרת PTZ במצלמות רשת

כרטיס פלט אודיו עצמאי בעל ארבעה ערוצים-VMH-4O-AD

4-ערוץ פלט אודיו אנלוגי של מסוף Phoenix

מחבר: 3-מסוף פלאגין

יציאת פלט: יציאת פלט 4-דרך Auido

תמיכה במיתוג שמע עצמאי או מיתוג סינכרוני קבוצתי של קיר וידאו כרוך

תומך בהתאמת עוצמת הקול של הפלט

תמיכה בשמירת סצנה ובשיחות

תמיכה בפורמט שמע PCM, קצב דגימת השמע הוא 48KHz

מסוף הקלט תומך בשמע מוטבע או חיצוני

עם פונקציית זיכרון כיבוי

כרטיס פלט Quad DVI (שתי שכבות) - VMH-4O-DV

תמיכה בפורמטים של אותות DVI, HDMI

רזולוציית הפלט המקסימלית היא 1920x1200 @60Hz, ותומכת ברזולוציית פלט מותאמת אישית

מסך הפלט תומך במספר פונקציות כגון חיבור, פיצול, שכבת-על, התקרבות, מתיחה, חיתוך, תמונה-בתמונה, נדידה וכו'.

פלט מסך תצוגה יחיד חיצוני תומך בעד 2 חלונות תצוגה

עם פונקציית זיכרון כיבוי

כרטיס פלט HDMI בעל ארבעה ערוצים (שתי שכבות) -VMH-4O- HD

תמיכה בפורמטים של אותות DVI, HDMI

רזולוציית הפלט המקסימלית היא 1920x1200 @60Hz, ותומכת ברזולוציית פלט מותאמת אישית

מסך הפלט תומך במספר פונקציות כגון חיבור, פיצול, שכבת-על, התקרבות, מתיחה, חיתוך, תמונה-בתמונה, נדידה וכו'.

פלט מסך תצוגה יחיד חיצוני תומך בעד 2 חלונות תצוגה

עם פונקציית זיכרון כיבוי

כרטיס פלט HDMI כפול 4K (שתי שכבות) -VMH-2O-HD-4K

תמיכה בפורמטים של אותות DVI, HDMI

רזולוציית הפלט המקסימלית תומכת בעד 4096x2160@30Hz, ותומכת ברזולוציית פלט מותאמת אישית

מסך הפלט תומך במספר פונקציות כגון חיבור, פיצול, שכבת-על, התקרבות, מתיחה, חיתוך, תמונה-בתמונה, נדידה וכו'.

פלט מסך תצוגה יחיד חיצוני תומך בעד 2 חלונות תצוגה

עם פונקציית זיכרון כיבוי

כרטיס פלט DVI דו-ערוצי (ארבע שכבות) - VMH-2O-DV

2-אות פלט DVI דרך

מחבר: יציאת DVI-I נקבה

צריכת חשמל רגילה: 8.8W

פורמט אות וידאו: DVI תואם ל-HDMI

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, the widest can support 2560 pixels, the highest can support 1920 pixels (the product of the row height cannot exceed 2.30W pixels)

בחירת שכבה: תמיכה ב-4 2שכבות אות K או 2 4שכבות אות K@30 או 1 4שכבות אות K@60

כרטיס פלט HDMI דו-ערוצי (ארבע שכבות) -VMH-2O-HD

2-אות פלט HDMI דרך;

מחבר: סוג A 19-פין נקבה;

צריכת חשמל רגילה: 8.8W;

פורמט אות וידאו: תואם ל-HDMI, DVI-D;

סטנדרטי: תמיכה ב-HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

כרטיס פלט DVI ערוץ אחד (שמונה שכבות) -VMH-1O-DV

1-אות פלט DVI של ערוץ;

מחבר: יציאת DVI-I נקבה;

צריכת חשמל רגילה: 8.8W;

פורמט אות וידאו: תואם DVI עם HDMI;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

בחירת שכבה: תמיכה ב-8-שכבות האות של ערוץ 2K או 4-שכבות האותות של ערוץ 4K@30 או 2-שכבות האותות של ערוץ 4K@60;

כרטיס פלט HDMI חד ערוץ (שמונה שכבות) -VMH-1O-HD

אות פלט HDMI אחד;

מחבר: סוג A 19-פין נקבה;

צריכת חשמל רגילה: 8.8W;

פורמט אות וידאו: תואם ל-HDMI, DVI-D;

סטנדרטי: תמיכה ב-HDMI1.3;

The maximum output resolution is 1920x1200 @60Hz, and supports custom output resolution, with a maximum width of 2560 pixels and a maximum of 1920 pixels (the product of the row height cannot exceed 2.30W pixels);

כרטיס בקרת גרסאות בסיסי -VMH-CC-DE

תמיכה בבקרה לוגית מקומית, כגון פתיחת חלון, נדידה וכו'.

תמיכה בשליטה מרכזית מהירה RS232

תמיכה בבקרת לולאה RS232

כרטיס בקרה מתקדם -VMH-CC-AE

תמיכה בבקרה לוגית מקומית, כגון פתיחת חלון, נדידה וכו'.

תמיכה בשליטה מרכזית מהירה RS232

תמיכה בבקרת לולאה RS232

תמיכה במפת בסיס בחדות גבוהה

תמיכה בגלילה בכתוביות

תמיכה בהד תצוגה מקדימה

בקרת ממשק אינטראקציה בין אדם למחשב WEB מובנית, עיצוב אנושי, תומך במחשבים, טלפונים ניידים, טאבלטים והתקני בקרת מערכת אחרים, ותואם למספר דפדפנים, מה שהופך את הפעולה לנוחה יותר

באמצעות ממשק המשתמש WEB, ניתן לממש זיהוי חיבור ללוח האותות, החלפת אותות, תצוגה מקדימה של אותות, שיחת סצנה, שמירת סצנה, סקר סצנה, ניהול שדרוג מקוון, איפוס מפעל וכו'.

כרטיס בקרת סביבה רב תכליתי-VMH-IO-FDE

ממשק אות: 1 3-ממשק פינים Phoenix RS485, מחבר 1 RS232 זכר, מקלט IR IN אחד, ממשק IR OUT 3.5 מ"מ, 2 ממשקי פיניקס IO 3-, ממשק RJ45 אחד, לחצן איפוס אחד

תומך בהעברת פרוטוקולי יציאות מרובים זה לזה; תומך מרשת ליציאה טורית, יציאה טורית לרשת, רשת לרשת, IO לרשת טורית, בקרת אינפרא אדום, לימוד אינפרא אדום

תמיכה בקצבי בונד מרובים

כל יציאה יכולה לתמוך בהעברת עד 30 מנות

בקרת פלט העברה, יכול לשלוט במגוון ציוד היקפי, יכול לפתח ממשק משלה

תמיכה בלימוד אינפרא אדום

עם פונקציית חיסכון בכיבוי
