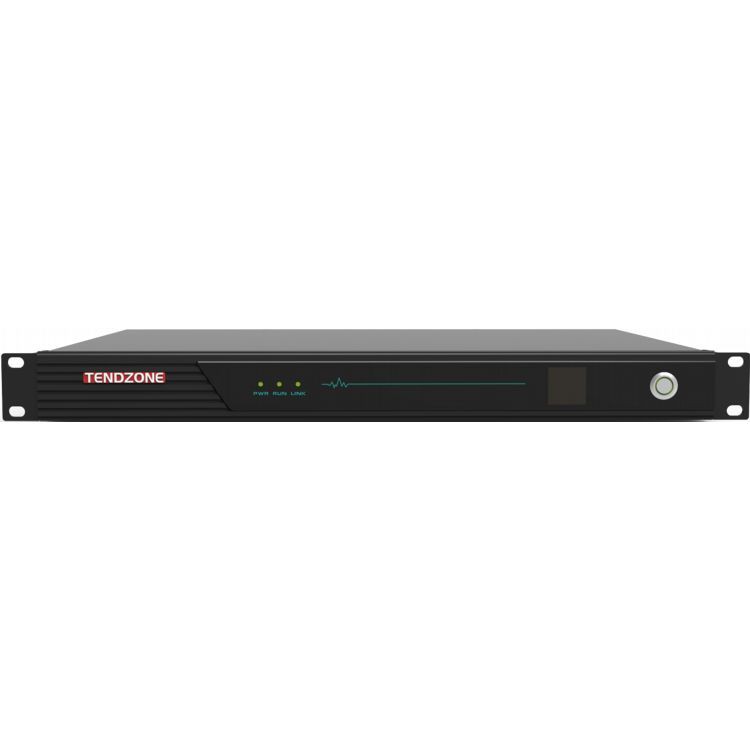

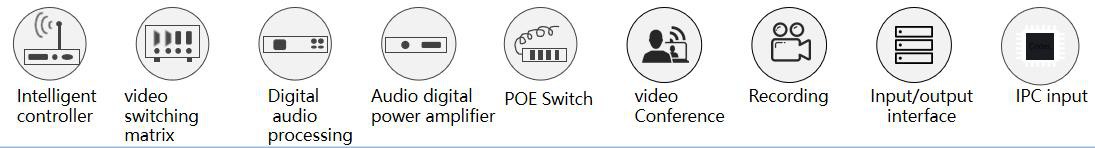

מעבד משולב תשעה באחד

פּרוֹיֶקט

מטפס-1008

בטוח ויציב

אימוץ ארכיטקטורת מערכת ברמה תעשייתית, שפותחה על בסיס מערכת LINUX, ללא וירוסים

ממשק נתונים

2 USB Type-A, 1 USB Type-B

מצלמת רשת

12 מצלמות רשת מקומיות, 4 העברת רשת

Codec וידאו

תומך בקידוד ופענוח וידאו עד 4K60; תומך בעד 4 ערוצים של קידוד 1080P60 ועד 4 ערוצים של פענוח 1080P@60; או 8 ערוצים של קידוד 1080P@30 ו-8 ערוצים של פענוח 1080P@30;

פרוטוקול אודיו ווידאו

אודיו תומך ב-G.711, G.722, G722.1, G722.1C, AAC, ותומך בפענוח זרמי קוד אודיו

וידאו תומך ב-H.264HP, MP, BP, H265MP

מסוף תצוגה

פונקציית פיצול וידאו מובנית, שיכולה לממש סינתזת מסך בודד/תמונה-בתמונה/תמונה החוצה-תמונה, שכבת כתוביות, שכבת-על של שם מסוף ותצוגת לוגו תחנה ביחיד, כפול, שלוש, ארבע, חמש, שש, שבעה, שמונה, תשעה, עשרה, שלושה עשר ושישה עשר מסכים מפוצלים

לוּחַ בַּקָרָה

תומך במגוון לוחות בקרה, אופציונלי מסך מגע אנדרואיד קווי בגודל 10.1-אינץ' (סטנדרטי ללא תליה על הקיר, ללא תמיכה ב-POE), מסך מגע רשת PoE שולחני בגודל 10.1-אינץ', 10.{{5 }}מסך מגע ברשת PoE צמוד קיר לרשת אינץ' (סטנדרטי עם תיבה תחתונה צמודת קיר)

קצב Codec

מקסימום 16 ערוצים של codec 1080P, 512Kbps~16Mbps לכל ערוץ

קלט שמע

8-כניסת מסוף Phoenix (תומך בכניסת MIC בהספק פנטום של 48V או קלט קווי בכניסה ליניארית), 4- דרך כניסת שמע משובצת HDMI

פלט אודיו

4-יציאת אודיו דרך קו (או 2 זוגות של פלט סטריאו מסוף L/R Phoenix), 2-יציאה מגבר דיגיטלי 100W@8 אוהם (או 2-דרך 150W@4 אוהם דיגיטלי פלט מגבר) , 2-בדרך פלט שמע משובץ HDMI ; תומך בהתאמת עוצמת הקול, אודיו תומך בסנכרון ומיקס

קלט וידאו

4 ממשקי כניסת HDMI, 16 כניסות מצלמת רשת IP; HDMI IN1 ו-HDMI IN3 תומכים בקלט ברזולוציה מקסימלית של 4K30, ו-HDMI IN2 ו-HDMI IN4 תומכים בקלט ברזולוציה מקסימלית של 1920*1080@60;

פלט וידאו

2 ממשקי פלט HDMI, HDMI OUT1 ו-HDMI OUT2 תומכים ברזולוציה מקסימלית של פלט 4K30;

עיבוד אודיו

תומך בביטול הד אוטומטי (AEC), בקרת רווח אוטומטי (AGC), ביטול/דיכוי רעשים אוטומטי (ANC/ANS), ביטול משוב אוטומטי (AFC), מטריצת ערבוב (AM), פיצוי אובדן מנות (PLC)

עיבוד וידאו

תומך בהתאמת רזולוציית וידאו, מיתוג, הקצאה, פיצול מסך, תצוגת שכבת כתוביות גלילה, שכבת-על שם מסוף, תצוגת לוגו תחנה והתאמת פרמטרים של תמונה; שכבת-על של כתוביות ושם מסוף תומכות בהתאמת מיקום שרירותית; לוגו התחנה תומך בהתאמת מיקום שמאל למעלה, ימין למעלה, שמאל למטה וימין תחתון, ותומך בהתאמת תצוגת שקיפות;

פרוטוקול תקשורת

SIP, BFCP Dual Stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

ממשק רשת

יציאת WAN אחת, 5 יציאות LAN; או הגדר 6 יציאות רשת לחיבור מלא; 4 מיציאות הרשת תומכות באספקת כוח PoE;

הערה: אם אתה צריך להתחבר למתג PoE של צד שלישי, אנו ממליצים להשתמש ביציאת רשת שאינה תומכת PoE כדי להתחבר למתג PoE של הצד השני כדי להבטיח שאחת מיציאות הרשת לא מספקת מתח PoE חיצוני . נסו לא להתחבר ישירות אחד לשני באמצעות ממשקי PoE.

פונקציית ערבוב

תומך באודיו מקומי, אודיו מוטבע ב-HDMI ואודיו מרחוק RTSP גישה לרשת הזרמי הנכנסים למיקסר, ויכול לבחור באופן דינמי מיקס

בקרה מרכזית

שליטה מרכזית בנגיעה אחת: מערכת מתגים, התאמת עוצמת הקול, החלפת מקור אות, בקרת מצלמה, בקרת הקלטה ושידור, שיחה מרחוק, בקרת סביבה וכו'.

ממשק בקרת סביבה

ממשק 3-דרך RS-232/485, 1*RS232/RS485 DEBUG , 2-דרך RELAY, 2-דרך I/O, 2-דרך אינפרא אדום IR

ועידת וידאו

תמיכה בשיחות ועידת וידאו מנקודה לנקודה של H.323 ושליחת זרם עזר;

תמיכה בשיחות ועידת וידאו SIP מנקודה לנקודה ושליחת זרם עזר;

מכונה בודדת תומך במקסימום של 6-ועידות צד (באמצעות פרוטוקול SIP/H.323), תומך ביצירת תבניות ועידה מרובות, תומך בוועידות מתוזמנות ומכנס באופן אוטומטי ועידות בהתאם לשעה המתוכננת; אתה יכול להזמין טרמינלים חדשים להצטרף לוועידה במהלך הוועידה, או להעיף טרמינל מחוץ לוועידה; אתה יכול להשתיק / לבטל את ההשתקה של כל מקום, או להשתיק / לבטל את ההשתקה של כל המקומות בלחיצה אחת;

בעת שימוש בפרוטוקול H.323, רישום GK נתמך וניתן לבצע שיחות באמצעות מספרים קצרים;

בעת שימוש בפרוטוקול SIP, רישום SIP נתמך וניתן לבצע שיחות באמצעות מספרים קצרים;

במהלך ועידת הווידאו, הוא תומך בשידור מוצפן של אודיו ווידאו, הצפנת שיחה מנקודה לנקודה והצפנת שיחת ועידת וידאו מרובת צדדים כדי למנוע ציתות של האודיו והווידאו במהלך כל הוועידה;

דחוף זרם

תמכו בסטרימינג ללא פחות מ-8 פלטפורמות שונות של סטרימינג בשידור חי בו-זמנית

שידור חי

תומך בעד 10-שידור רב ערוצים, שידור חי ולפי דרישה

פונקציית הקלטה

תומך בשימוש כמסוף הפצה ולקוח להקלטה ושידור, עם מקסימום 4 זרמי הקלטה מקומיים (או הקלטה של ​​1 4K picture), פורמט הקובץ של ההקלטה והשידור הוא MP4, תומך בהעתקה אוטומטית של כונני הבזק מסוג USB, שדרוג מאולץ של מערכת כונן הבזק מסוג USB ושחזור תצורה ראשונית, תומך בניהול תוכן הקלטות (הורדה/ייצוא/עריכה/מחיקה)

מערכות מבוזרות

זה יכול לשמש כמכונת ממשק קלט ופלט של מערכת מבוזרת, ותומך בגישה למערכת מבוזרת כדי לענות על הצרכים של לקוחות שונים (כגון לקוח אנדרואיד, לקוח IOS, לקוח Hongmeng, לקוח WINDOWS, לקוח Kylin וכו'. ) לשליטה חזותית ותצוגה מבוזרת על המסך; הוא תומך בהתאמה למערכות בקרה מבוזרות מולטימדיה, תומך בבקרת מכשירים באמצעות תצוגה מקדימה של תמונה חזותית, תומך בשימוש כמסוף צומת מבוזר, ומממש חיבור בין מכשירים

תמיכה במערכת מבוזרת

בשימוש עם מערכת מבוזרת, צומת הענן המתכנס תומך בהרחבת ערוצי קלט ופלט אודיו, וידיאו ושליטה בשילוב עם מכונת ממשק הקלט ומכונת ממשק הפלט. ניתן להוציא את תמונת הקלט ממשק HDMI של צומת הענן המתכנס ישירות למכונת ממשק הפלט דרך הרשת עבור פלט חיבור במסך גדול. את תמונת מכונת ממשק הקלט ניתן גם לצאת ישירות לממשק ה-HDMI של צומת הענן המתכנס באמצעות שידור רשת. כל ממשק פלט HDMI תומך בשילובי מסך מרובים (כלומר, פונקציית פיצול מסך).

דיסק קשיח פנימי

דיסק קשיח סטנדרטי 2TB 3.5-אינץ' בדרגת מעקב, ניתן להרחבה לדיסק קשיח נייד בנפח 12TB באמצעות USB

תקשורת רשת

תמיכה ב4 -ערוץ אודיו בערבוב והשמעה, תמיכה בשינה והשכמה ברשת, מתג מערכת בנגיעה אחת

פונקציית תחזוקה

תומך בניהול ממשק אינטרנט, מספק תצורה מהירה של יציאות מכשיר, תומך בשינוי סיסמא של יציאות אינטרנט, שינוי כתובת IP, איפוס מפעל, שדרוג תוכנה, נורית חיווי, לימוד אינפרא אדום, ניהול יומנים, איתור באגים ביציאות טוריות, איתור באגים מרחוק של Telnet, הפעלה ותחזוקה מרחוק

הַתקָנָה

1 U התקנת ארון תקשורת סטנדרטי, מומלץ להתקין אותו קרוב לציוד היקפי כדי להפחית את עומס החיווט

גודל המכשיר

גודל מוצר: רוחב*גובה*עומק4 36.8 מ"מ* 45 מ"מ* 318 מ"מ

גודל אריזה: רוחב*גובה*עומק 560 מ"מ *135 מ"מ *408 מ"מ

משקל הציוד

משקל ברוטו 7.2KG (כולל חומרי אריזה)

מתח כניסה וזרם

AC100~240V/50~60Hz

צריכת חשמל של המכשיר

ללא פלט רמקול חיצוני ומכשיר מופעל POE: צריכת חשמל אופיינית40W

כאשר מחוברים שני רמקולים חיצוניים והתקן חיצוני המופעל על ידי POE: צריכת חשמל בעומס מלא340 W

טמפרטורת הפעלה

0~45 מעלות עבודה

גובה לחות

10% עד 90%, גובה קטן או שווה ל-5000 מטר
