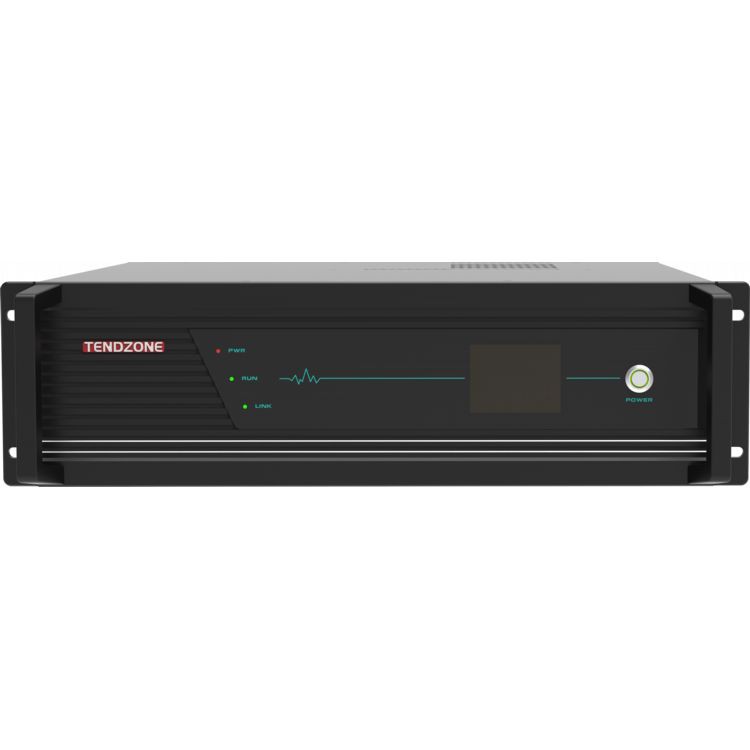

מעבד משולב שלוש עשרה באחד

פּרוֹיֶקט

מפרטים

בטוח ויציב

אימוץ ארכיטקטורת מערכת ברמה תעשייתית, שפותחה על בסיס מערכת משובצת, ללא חדירת וירוסים

ממשק נתונים

2 USB Type-A, 1 USB Type-B

מצלמת רשת

16 מצלמות רשת מקומיות, 8 העברת אודיו ווידאו ברשת

Codec וידאו

עד 4 ערוצים של קידוד 1080P60, עד 4 ערוצים של פענוח 1080P@60, או 8 ערוצים של קידוד 1080P@30 ו-8 ערוצים של פענוח 1080P@30;

פרוטוקול אודיו ווידאו

אודיו תומך ב-G.711, G.722, G722.1, G722.1C, AAC, תומך בפענוח זרמי קוד אודיו; תומך בקידוד של 8-זרימות קוד אודיו עצמאיות של ערוץ, תומך בהקלטה ואחסון אודיו עצמאיים;

וידאו תומך ב-H.264HP, MP, BP, H265MP;

מסוף תצוגה

פונקציית פיצול וידאו מובנית, שיכולה לממש סינתזה של מסך יחיד/תמונה-בתמונה/תמונה החוצה-תמונה כגון פיצול מסך יחיד, פיצול מסך כפול, פיצול שלושה מסכים, פיצול ארבעה מסכים, חמישה-מסך פיצול מסך, פיצול שישה מסכים, פיצול שבעה מסכים, פיצול שמונה מסכים, פיצול תשעה מסכים, פיצול עשרה מסכים, פיצול של שלושה עשר מסכים ופיצול של שישה עשר מסכים; עד ארבע קבוצות של תצוגת סינתזה מרובת מסכים עצמאית, התומכת בפלט מסך 2K/4K;

לוּחַ בַּקָרָה

תומך במגוון לוחות בקרה, אופציונלי מסך מגע אנדרואיד קווי בגודל 10.1-אינץ' (סטנדרטי ללא תליה על הקיר, ללא תמיכה ב-POE), מסך מגע רשת PoE שולחני בגודל 10.1-אינץ', 10.{{5 }}מסך מגע קיר מוטבע ברשת PoE (תיבה תחתונה קיר מוטבע סטנדרטי), 4-גרסת PoE ברשת אינץ' 86 מסך מגע

קצב Codec

מקסימום 16 ערוצים של codec 1080P, 512Kbps~16Mbps לכל ערוץ

קלט שמע

8-כניסת מסוף Phoenix (תומך בכניסת MIC בהספק פנטום 48V או כניסת קו בכניסה ליניארית), 8 -כניסת אודיו משובצת HDMI, 16-דרך RTSP אודיו, 2-דרך DSP אודיו , 1-כניסת שמע OPS בדרך, 1-כניסת אודיו להקרנת מסך אלחוטית, 1-כניסת אודיו של מודול דיבור אלחוטי, מערכת שמע דיגיטלית דיגיטלית יד ביד גישה למיקרופון (יציאת רשת DIGIT MIC, תומכת ב-2 גישה לחיבור מיקרופון דיגיטלי יד ביד)

פלט אודיו

4-פלט אודיו דרך קו יציאה, 4-יציאה מגבר דיגיטלי 200W@8 אוהם, 8 -יציאה אודיו משובצת HDMI, 10-דרך DSP, 1-דרך פלט OPS; תומך בהתאמת עוצמת הקול, אודיו תומך בסנכרון ומיקס

קלט וידאו

8- ערוץ 4K ממשק HDMI קלט , 16-ערוץ כניסת מצלמת רשת IP, 1-כניסת OPS פנימית בערוץ, 1-כניסת הקרנת מסך אלחוטית בערוץ פנימי

פלט וידאו

8- ממשק פלט HDMI של ערוץ 4K , 8-זרימת ערוץ RTMP, 1-פלט OPS פנימי של ערוץ, תמיכה במעבר שמע פלט HDMI

עיבוד אודיו

תומך בביטול הד אוטומטי (AEC), בקרת רווח אוטומטי (AGC), ביטול/דיכוי רעשים אוטומטי (ANC/ANS), ביטול משוב אוטומטי (AFC), מטריצת ערבוב (AM), פיצוי אובדן מנות (PLC)

עיבוד וידאו

תמיכה בהתאמת רזולוציית וידאו, מיתוג, הקצאה, פיצול מסך, שכבת כתוביות והתאמת פרמטר תמונה

פרוטוקול תקשורת

SIP, BFCP Dual Stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

ממשק רשת

2 יציאות WAN, 6 יציאות LAN; או הגדר 8 יציאות רשת לחיבור מלא; 4 מיציאות הרשת תומכות באספקת כוח PoE;

פונקציית ערבוב

תומך באודיו מקומי, אודיו משובץ HDMI ואודיו מרחוק RTSP גישה לרשת זרמי כניסה למיקסר, ויכול לבחור באופן דינמי מיקס; תומך גם בכניסת שמע מובנית של OPS, כניסת שמע להקרנת מסך אלחוטית, וכניסת שמע מובנית של מודול דיבור אלחוטי כדי להיכנס למיקסר;

בקרה מרכזית

שליטה מרכזית בנגיעה אחת: מערכת מתגים, התאמת עוצמת הקול, החלפת מקור אות, בקרת מצלמה, בקרת הקלטה ושידור, שיחה מרחוק, בקרת סביבה וכו'.

ממשק בקרת סביבה

ממשק 3-דרך RS-232/485, 1*RS232/RS485 DEBUG , 2-דרך RELAY (עם ספק כוח חיצוני 12V), 2-דרך I/O, {{ 9}}דרך אינפרא אדום IR

ועידת וידאו

תמיכה בשיחות ועידת וידאו מנקודה לנקודה של H.323 ושליחת זרם עזר;

תמיכה בשיחות ועידת וידאו SIP מנקודה לנקודה ושליחת זרם עזר;

מכשיר יחיד תומך במקסימום של 6-וועידות צד (באמצעות פרוטוקול SIP), תומך ביצירת תבניות ועידה מרובות, תומך בוועידות מתוזמנות ומכנס באופן אוטומטי ועידות בהתאם לזמן המתוכנן; אתה יכול להזמין טרמינלים חדשים להצטרף לוועידה במהלך הוועידה, או להעיף טרמינל מחוץ לוועידה; אתה יכול להשתיק / לבטל את ההשתקה של כל מקום, או להשתיק / לבטל את ההשתקה של כל המקומות בלחיצה אחת;

בעת שימוש בפרוטוקול H.323, רישום GK נתמך וניתן לבצע שיחות באמצעות מספרים קצרים;

בעת שימוש בפרוטוקול SIP, רישום SIP נתמך וניתן לבצע שיחות באמצעות מספרים קצרים;

במהלך ועידת הווידאו, הוא תומך בשידור מוצפן של אודיו ווידאו, הצפנת שיחה מנקודה לנקודה והצפנת שיחת ועידת וידאו מרובת צדדים כדי למנוע ציתות של האודיו והווידאו במהלך כל הוועידה;

פונקציית סטרימינג בשידור חי

תומך בעד 10-שידור רב ערוצים, שידור חי ולפי דרישה

פונקציית הקלטה

תומך בשימוש כמסוף הפצה להקלטה ושידור ולקוח, תומך בהקלטה של ​​6 ערוצי אודיו ווידאו בו זמנית; תומך בסינתזה של 1 4הקלטה מרובי מסכים (כלומר ערוץ אחד של מסך וירטואלי מסונתז של 4K, מסונתז על ידי מספר ערוצים של 1920*1080 מסכים; אינו תומך בהקלטה של ​​4K HDMI או IPC מקור קלט) ; פורמט קובץ ההקלטה והשידור הוא MP4, תומך בהגדרה אוטומטית/ידנית של כונן USB, שדרוג כפוי של מערכת דיסק USB ושחזור תצורת אתחול, תומך בצריבת תקליטורים מסוג USB, תומך בניהול תוכן הקלטות קבצים (הורדה/ייצוא/עריכה/מחיקה)

דיסק קשיח פנימי

דיסק קשיח סטנדרטי 2TB 3.5-אינץ' בדרגת מעקב, תומך בדיסק קשיח של עד 16TB (חריץ דיסק יחיד);

תומך בחריצי דיסק קשיח כפולים ותומך בהתקנה פנימית של שני דיסקים קשיחים בדרגת מעקב;

תמיכה בהרחבת דיסק קשיח חיצוני באמצעות USB;

חיסכון באנרגיה ושמירה על איכות הסביבה

תמיכה בשינה והשכמה ברשת, מתג מערכת בנגיעה אחת

פונקציית תחזוקה

תומך בניהול ממשק אינטרנט, מספק תצורה מהירה של יציאות מכשיר, תומך בשינוי סיסמא של יציאות אינטרנט, שינוי כתובת IP, איפוס מפעל, שדרוג תוכנה, נורית חיווי, לימוד אינפרא אדום, ניהול יומנים, איתור באגים ביציאות טוריות, איתור באגים מרחוק של Telnet, הפעלה ותחזוקה מרחוק

מחשב OPS מובנה

מחשב Fusion OPS, זיכרון 16G, דיסק קשיח 512G

פונקציית הקרנת מסך אלחוטית מובנית

תמיכה בהקרנת מסך בלחיצה אחת עם משדר הקרנת מסך אלחוטי, תמיכה בהקרנת מסך עם מסוף נייד PC/טלפון נייד/לקוח PAD, תמיכה באנטנה חיצונית להרחבת האות המקבל

מודול דיבור אלחוטי מובנה

תומך בדיבור עם שני מיקרופונים בו זמנית, תומך במיקרופון כף יד אלחוטי/קליפס צווארון/משדר אוזניות; תומך באנטנה חיצונית להרחבת אות הקליטה

הַתקָנָה

התקנת ארון תקנית 3 U טלקומוניקציה

גודל המכשיר

גודל מוצר: רוחב* עומק * גובה 437 מ"מ* 442 מ"מ* 132.5 מ"מ (כולל ידית)

גודל מוצר: רוחב* עומק * גובה 437 מ"מ* 410 מ"מ* 132.5 מ"מ (לא כולל ידית)

מתח כניסה וזרם

AC100~240V/50~60Hz

צריכת חשמל של המכשיר

צריכת חשמל אופיינית50W; צריכת חשמל בעומס מלא750W

משקל הציוד

משקל נטו של כל המכונה הוא 14.6 ק"ג, משקל ברוטו הוא 16 ק"ג

טמפרטורת הפעלה

0~45 מעלות עבודה

גובה לחות

10% עד 90%, גובה קטן או שווה ל-5000 מטר

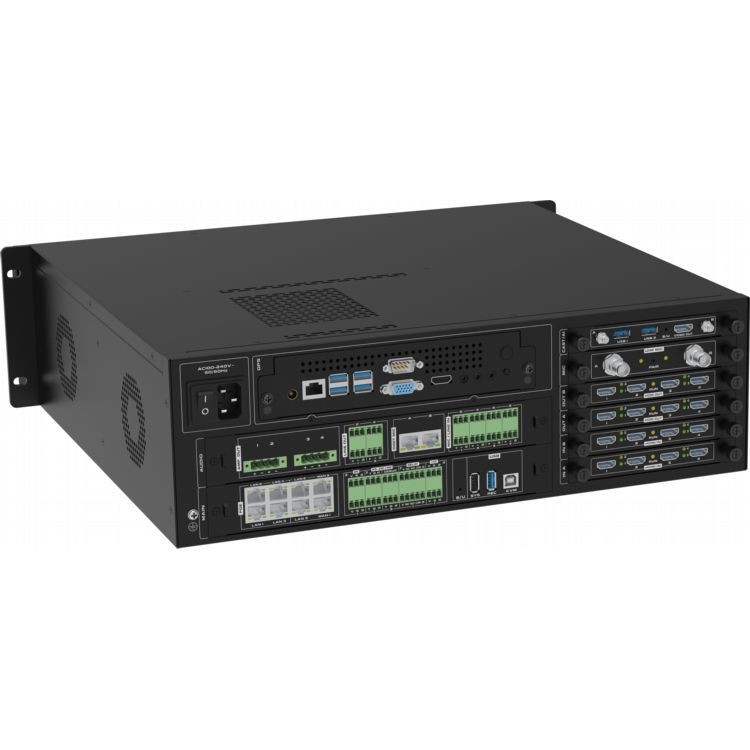

מארז מארח (לוח בקרה ראשי ולוח שמע הם סטנדרטיים, לוחות אחרים הם אופציונליים)

מארז מארח

כרטיס בקרה ראשי מובנה סטנדרטי (כרטיס MAIN) וכרטיס שמע (כרטיס אודיו)

לוח בקרה ראשי (כרטיס ראשי)

כולל 8 יציאות Gigabit Ethernet (כולל 4 POE), 3 יציאות RS-232/485, 1*RS232/RS485 DEBUG, 2 יציאות RELA, 2 יציאות I/O, 2 יציאות אינפרא אדום IR, 2 יציאות USB Type-A , יציאת USB אחת מסוג B

לוח שמע (כרטיס שמע)

מערכת דיבור אודיו דיגיטלית יד ביד, תומכת ב-2 גישה לחיבור מיקרופון דיגיטלי יד ביד (יציאת רשת DIGIT MIC), 8-מסוף הפניקס כניסת MIC/LINE (תומך בכניסת MIC או כניסת קו פנטום של 48V קלט ליניארי), פלט LINE OUT אודיו 4-בדרך מסוף Phoenix, פלט מגבר כוח דיגיטלי 4-(4x200W@8Ω)

ניתן לצייד את מארז המארח בלוחות אופציונליים כדלקמן:

כרטיס כניסה HDMI בעל ארבעה ערוצים CR-4I-HDMI

סוג לוח

כרטיס אחד כרטיס כניסה HDMI בעל ארבעה ערוצים, מותקן במארח לצורך משלוח

התאמת מארח

מארח יחיד תומך בעד 2 כרטיסי קלט HDMI

אות קלט

4-ערוץ אות HDMI, תומך בכניסת אות שמע משובצת

מחברי קלט

הקלד A 19-מחבר נקבה פינים

סוג אות

HDMI, DVI-D, זיהוי אוטומטי של אותות כניסה

הַחְלָטָה

רזולוציית כניסה מקסימלית 4K30

פורמט אודיו

תמיכה בפורמט PCM

תֶקֶן

תומך ב-HDMI 2.0

ניהול EDID

תמיכה בייבוא ​​EDID

תכונות אחרות

תמיכה בפונקציית שכבת-על לתווים

כרטיס פלט HDMI ארבעה כיווני CR-4O-HDMI

סוג לוח

כרטיס אחד כרטיס פלט HDMI בעל ארבעה ערוצים, מותקן במארח לצורך משלוח

התאמת מארח

מארח יחיד תומך בעד 2 כרטיסי פלט HDMI

אות פלט

4-אות HDMI בערוץ, תומך בפלט אות שמע משובץ

מחברי קלט

הקלד A 19-מחבר נקבה פינים

סוג אות

HDMI, DVI-D

הַחְלָטָה

רזולוציית פלט מקסימלית 4K30

תֶקֶן

תומך ב-HDMI 2.0

תכונות אחרות

תמיכה בפורמט פלט שניתן להגדרה

לוח OPS CR-OPS-WIN

סוג לוח

לוח OPS, נטען במארח לצורך משלוח, תצורה סטנדרטית משולב OPS מחשב דור 11 OPS-I5A11-16-512 (16G+512G), מערכת הפעלה Windows 11 Professional מותקנת מראש; (תצורה ספציפית כפופה למשלוח)

התאמת מארח

מארח יחיד תומך בעד כרטיס OPS אחד

ביצועי OPS

(תצורה ספציפית כפופה למשלוח)

1. שש ליבות ושנים עשר חוטים;

2. תדר ראשי 2.7GHz-4.6GHz;

3. רמת המטמון 3 12MB;

4. תצורת לוח האם: I5 11500;

5. כרטיס מסך: Intel HD Graphics 750;

6. רזולוציה 5K60HZ;

7. תדר בסיסי: 350MHz;

8. תדר דינמי: 1.3GHz;

9. צריכת חשמל של מעבד: 65W;

10. צריכת חשמל רגילה בעבודה: 85W;

11. צריכת חשמל מרבית: 120W;

כרטיס הקרנת מסך אלחוטי ומכשיר הקרנת מסך CR-VIA-CAST

סוג לוח

כרטיס מודול קליטת הקרנת מסך אלחוטי מותקן במארח לצורך מסירה; כרטיס מודול קליטת הקרנת מסך אלחוטי מגיע כסטנדרט עם WIFI משדר מסך VIA-T8 עם מפתח אחד; הוא מגיע כסטנדרט עם 2 אנטנות מוטות קצרות, 2 כבלים מאריכים לאנטנה ו-2 כוסות יניקה כדי למנוע מהארון להגן על אות הקרנת המסך האלחוטי;

התאמת מארח

מארח יחיד תומך בעד כרטיס מודול קליטת הקרנת מסך אלחוטי אחד

ביצועי הקרנה אלחוטיים

1. מודול Wi-Fi: 5GHz/2.4GHz

2. רוחב פס Wi-Fi: 867MHz

3. זמן הפעלה:<15s

4. זמן תגובה של הקרנת מסך: פחות או שווה ל-3 שניות

5. זמן תגובת מקדמה: פחות או שווה ל-2 שניות

6. מערכת תמיכה: Windows / Mac OS / IOS / Android

7. מצב פעולה: plug and play, הקרנת מסך בלחיצה אחת

8. שיטת צימוד: הכנס את יציאת ה-USB של המקלט להתאמה אוטומטית

9. רזולוציית שידור: 1920 x 1080

10. קצב פריימים: 30fps ומטה

11. ממשק ספק כוח: USB2.0, USB3.0

12. ממשק שידור וידאו: USB2.0, USB3.0

13. משוב מגע: 10 נקודות @Windows/Mac OS

כרטיס מיקרופון אלחוטי ומיקרופון כף יד CR-MD-MIC

סוג לוח

לוח מודול קליטת דיבור אלחוטי UHF, מותקן במארח למסירה; לוח מודול קליטת דיבור אלחוטי UHF מגיע עם 2 מיקרופונים אלחוטיים כף יד MD-13; מגיע עם 2 אנטנות מוטות קצרות, 2 כבלי מאריך אנטנה ו-2 כוסות יניקה כדי למנוע מהארון להגן על אות ההקרנה האלחוטית;

התאמת מארח

מארח יחיד תומך בעד 1 UHF אלחוטי מודול קליטת דיבור

ביצועי לוח דיבור אלחוטי UHF

פרמטרים של כרטיס מיקרופון אלחוטי:

1. טווח פס גלוי: 470-960MHz (תלוי באזור);

2. תגובת אודיו: 20 הרץ -18 קילו-הרץ;

3. עיוות הרמוני מוחלט:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

פרמטרים של מיקרופון כף יד אלחוטי:

1. ליבת מיקרופון משדר כף יד: סוג דינמי;

2. טווח רווח קלט: 30 dB;

3. הספק פלט RF: 10 מגוואט;

4. דרישות הספק: 2 סוללות AA (LR6) אלקליין;

5. חיי סוללה: עד 10 שעות;

6. גודל: 36 x 245 (מ"מ);

7. משקל: 0.28KG;
