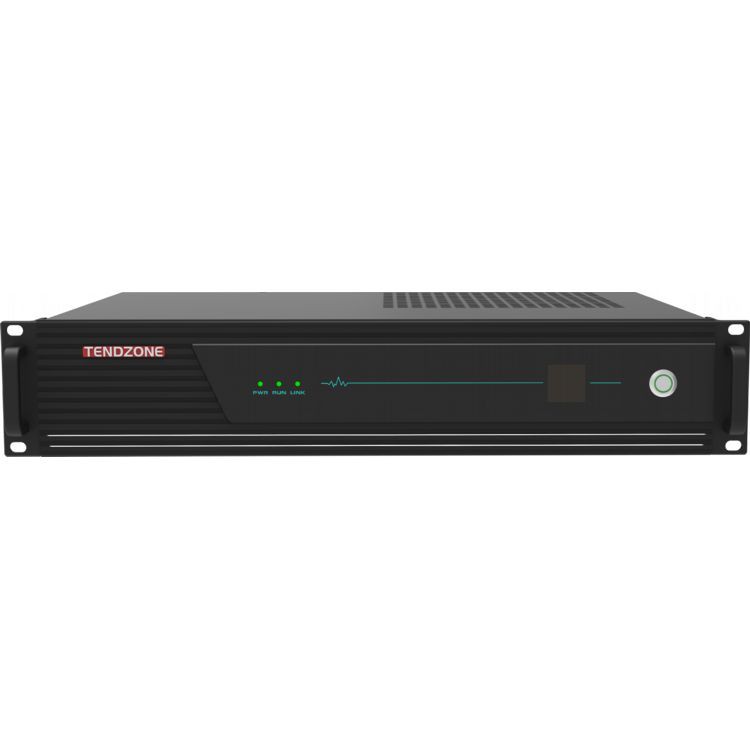

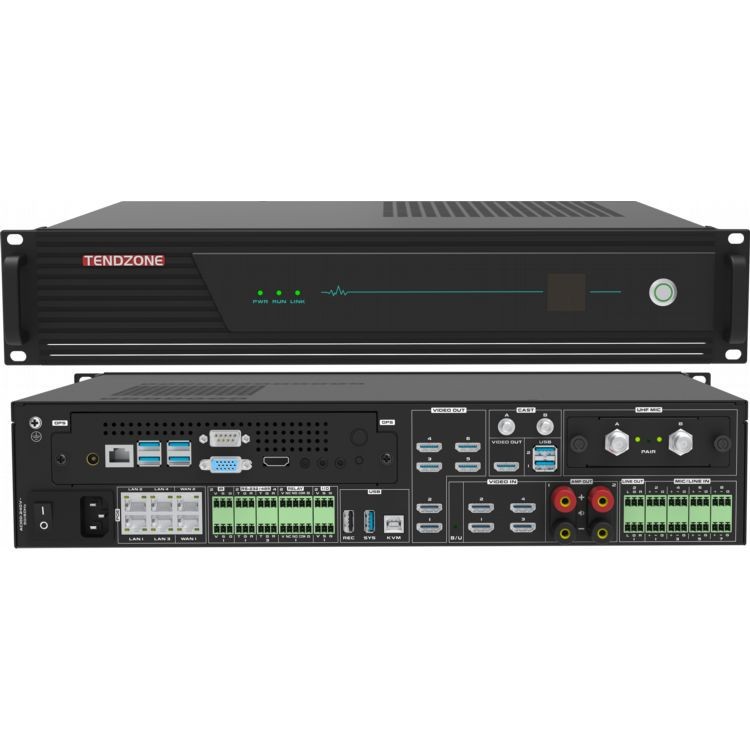

מעבד משולב שנים עשר באחד

פּרוֹיֶקט

מפרטים

בטוח ויציב

אימוץ ארכיטקטורת מערכת ברמה תעשייתית, שפותחה על בסיס מערכת LINUX, ללא וירוסים

ממשק נתונים

2 USB Type-A, 1 USB Type-B

מצלמת רשת

12 מצלמות רשת מקומיות, 4 העברת רשת

Codec וידאו

עד 4 ערוצים של קידוד 1080P60, עד 4 ערוצים של פענוח 1080P@60, או 8 ערוצים של קידוד 1080P@30 ו-8 ערוצים של פענוח 1080P@30;

פרוטוקול אודיו ווידאו

אודיו תומך ב-G.711, G.722, G722.1, G722.1C, AAC, ותומך בפענוח זרמי קוד אודיו

וידאו תומך ב-H.264HP, MP, BP, H265MP

מסוף תצוגה

פונקציית פיצול וידאו מובנית, שיכולה לממש סינתזת מסך בודד/תמונה-בתמונה/תמונה החוצה-תמונה, שכבת כתוביות, שכבת-על של שם מסוף ותצוגת לוגו של תחנה ביחיד, כפול, שלוש, ארבע, חמש, שש, שבעה, שמונה, תשעה, עשרה, שלושה עשר ושישה עשר מסכים מפוצלים

לוּחַ בַּקָרָה

תומך במגוון לוחות בקרה, אופציונלי 10.1-מסך מגע אנדרואיד חוטי (סטנדרטי ללא תליה על הקיר, ללא תמיכה ב-POE), 10.1-רשת PoE מסך מגע שולחני בגודל 10.{{5 }}מסך מגע ברשת PoE צמוד קיר לרשת אינץ' (סטנדרטי עם תיבה תחתונה צמודת קיר)

קצב Codec

מקסימום 16 ערוצים של codec 1080P, 512Kbps~16Mbps לכל ערוץ

קלט שמע

8-כניסת מסוף Phoenix (תומך בכניסת MIC בהספק פנטום של 48V או כניסת קו בכניסה ליניארית) , 4 -כניסת שמע משובצת HDMI, 1-דרך כניסת שמע OPS, 1-דרך קלט אודיו להקרנה אלחוטית (אופציונלי), 1-כניסת אודיו של מודול דיבור אלחוטי (אופציונלי)

פלט אודיו

4-יציאת אודיו דרך קו (או 2 זוגות של פלט סטריאו מסוף L/R Phoenix), 2-יציאה מגבר דיגיטלי 100W@8 אוהם (או 2-דרך 150W@4 אוהם דיגיטלי פלט מגבר) , 2 -בדרך פלט שמע משובץ HDMI ; תומך בהתאמת עוצמת הקול, אודיו תומך בסנכרון ומיקס. HDMI OUT1 תומך בהגברה של כל כניסות האודיו, HDMI OUT2~HDMI OUT6 תומך רק בהגברת אודיו זרם RSTP ברשת.

קלט וידאו

4 ממשקי כניסת HDMI, 16 כניסות מצלמת רשת IP; HDMI IN1 ו-HDMI IN3 תומכים בקלט ברזולוציה מקסימלית של 4K30, ו-HDMI IN2 ו-HDMI IN4 תומכים בקלט ברזולוציה מקסימלית של 1920*1080@60;

פלט וידאו

1) ממשק פלט HDMI של 6- ערוץ, שמתוכו HDMI OUT2~HDMI OUT6 הם יציאות אות הומולוגיות; HDMI OUT1 תומך ברזולוציה מקסימלית של פלט 4K30, ו-HDMI OUT2~HDMI OUT6 תומך ברזולוציה מקסימלית של 1920*1080@60 פלט;

2) כאשר מחשב ה-OPS המובנה פותח פגישת Tencent (אם המצלמה מחוברת ל-HDMI IN), מסך המחשב המובנה של OPS יכול לצאת רק מ-HDMI OUT1, ו-HDMI OUT2~6 יכול להציג רק את המסך של המצלמה המחוברת ל-HDMI IN;

3) כאשר ה-OPS המובנה פותח פגישת Tencent (כאשר רק מצלמת USB אחת מחוברת ישירות ליציאת ה-USB של ה-OPS כאוסף מצלמות הפגישה של Tencent), ניתן להוציא את מסך המחשב המובנה של OPS מ-HDMI OUT1~ 6;

4) כאשר Tencent Meeting לא מתבצעת, ניתן לבחור את הפלט של HDMI OUT1 ו-HDMI OUT2~6 מהקרנת מסך אלחוטית, מחשב OPS מובנה ו-HDMI IN1~4;

עיבוד אודיו

תומך בביטול הד אוטומטי (AEC), בקרת רווח אוטומטי (AGC), ביטול/דיכוי רעשים אוטומטי (ANC/ANS), ביטול משוב אוטומטי (AFC), מטריצת ערבוב (AM), פיצוי אובדן מנות (PLC)

עיבוד וידאו

תומך בהתאמת רזולוציית וידאו, מיתוג, הקצאה, פיצול מסך, תצוגת שכבת כתוביות גלילה, שכבת-על שם מסוף, תצוגת לוגו תחנה והתאמת פרמטרים של תמונה; שכבת-על של כתוביות ושם מסוף תומכות בהתאמת מיקום שרירותית; לוגו התחנה תומך בהתאמת המיקום השמאלי העליון, הימני העליון, השמאלי התחתון והימני התחתון התחתונה, ותומך בהתאמת תצוגת השקיפות;

פרוטוקול תקשורת

SIP, BFCP Dual Stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

ממשק רשת

יציאת WAN אחת, 5 יציאות LAN; או הגדר 6 יציאות רשת לחיבור מלא; 4 מיציאות הרשת תומכות באספקת כוח PoE;

הערה: אם אתה צריך להתחבר למתג PoE של צד שלישי, אנו ממליצים להשתמש ביציאת רשת שאינה תומכת PoE כדי להתחבר למתג PoE של הצד השני כדי להבטיח שאחת מיציאות הרשת לא מספקת מתח PoE חיצוני . נסו לא להתחבר ישירות אחד לשני באמצעות ממשקי PoE.

פונקציית ערבוב

הוא תומך גם באודיו מקומי, בשמע משובץ ב-HDMI ובזרמי גישה לרשת אודיו מרחוק RTSP הנכנסים למיקסר, ויכול לבחור באופן דינמי את המיקס; הוא תומך גם בכניסת שמע מובנית OPS, כניסת שמע להקרנת מסך אלחוטית מובנית (אופציונלי), וכניסת שמע מובנית של מודול דיבור אלחוטי (אופציונלי) הנכנסת למיקסר;

בקרה מרכזית

שליטה מרכזית בנגיעה אחת: מערכת מתגים, התאמת עוצמת הקול, החלפת מקור אות, בקרת מצלמה, בקרת הקלטה ושידור, שיחה מרחוק, בקרת סביבה וכו'.

תומך באספקת מתח 12V ללוח הבקרה דרך יציאת ה-RELAY;

ממשק בקרה סביבתית

ממשק 3-דרך RS-232/485, 1*RS232/RS485 DEBUG , 2-דרך RELAY, 2-דרך I/O, 2-דרך אינפרא אדום IR

ועידת וידאו

תמיכה בשיחות ועידת וידאו מנקודה לנקודה של H.323 ושליחת זרם עזר;

תמיכה בשיחות ועידת וידאו SIP מנקודה לנקודה ושליחת זרם עזר;

מכשיר יחיד תומך במקסימום של 6-וועידות צד (באמצעות פרוטוקול SIP), תומך ביצירת תבניות ועידה מרובות, תומך בוועידות מתוזמנות ומכנס באופן אוטומטי ועידות בהתאם לזמן המתוכנן; אתה יכול להזמין טרמינלים חדשים להצטרף לוועידה במהלך הוועידה, או להעיף טרמינל מחוץ לוועידה; אתה יכול להשתיק / לבטל את ההשתקה של כל מקום, או להשתיק / לבטל את ההשתקה של כל המקומות בלחיצה אחת;

בעת שימוש בפרוטוקול H.323, רישום GK נתמך וניתן לבצע שיחות באמצעות מספרים קצרים;

בעת שימוש בפרוטוקול SIP, רישום SIP נתמך וניתן לבצע שיחות באמצעות מספרים קצרים;

דחוף זרם

תמכו בסטרימינג ללא פחות מ-8 פלטפורמות שונות של סטרימינג בשידור חי בו-זמנית

פונקציית סטרימינג בשידור חי

תומך בעד 10-שידור רב ערוצים, שידור חי ולפי דרישה

פונקציית הקלטה

תומך בשימוש כמסוף הפצה ולקוח להקלטה ושידור, עם מקסימום 4 זרמי הקלטה מקומיים (או הקלטה של ​​1 4K picture), פורמט הקובץ של ההקלטה והשידור הוא MP4, תומך בהעתקה אוטומטית של כונני הבזק מסוג USB, שדרוג מאולץ של מערכת כונן הבזק מסוג USB ושחזור תצורה ראשונית, תומך בניהול תוכן הקלטות (הורדה/ייצוא/עריכה/מחיקה)

דיסק קשיח פנימי

כונן קשיח סטנדרטי 2TB 3.5-אינץ' בדרגת מעקב, ניתן להרחבה לכונן קשיח בנפח 12TB באמצעות USB

תקשורת רשת

תמיכה ב4 -ערוץ אודיו בערבוב והשמעה, תמיכה בשינה והשכמה ברשת, מתג מערכת בנגיעה אחת

פונקציית תחזוקה

תומך בניהול ממשק אינטרנט, מספק תצורה מהירה של יציאות מכשיר, תומך בשינוי סיסמא של יציאות אינטרנט, שינוי כתובת IP, איפוס מפעל, שדרוג תוכנה, נורית חיווי, לימוד אינפרא אדום, ניהול יומנים, איתור באגים ביציאות טוריות, איתור באגים מרחוק של Telnet, הפעלה ותחזוקה מרחוק

מודול מחשב OPS מובנה

1) מודול מחשב OPS (גרסת Windows), תצורה סטנדרטית משולב מחשב OPS דור 11, זיכרון 16G, דיסק קשיח 512G, מותקן עם מערכת ההפעלה Windows 11 Professional;

2) ניתן להתקין את פונקציית Tencent Conference, התומכת בשימוש באותות וידאו ואודיו חיצוניים כמצלמה והמיקרופון של Tencent Conference. במקביל, ניתן להוציא את ממשק הווידאו של Tencent Conference דרך ממשק ה-HDMI OUT1 המקומי ולהגביר אותו דרך ממשק האודיו המקומי;

3) ממשק HDMI OUT2 משמש כמקור הרכישה היחיד לכניסת וידאו של Tencent Conference;

פונקציית הקרנת מסך אלחוטית

1) מודול הקרנת מסך אלחוטי אופציונלי תומך בשידור אלחוטי של תמונות שולחניות של מחשב מסוף נייד/טלפון נייד/PAD לצמתי ענן מתכנסים יתר על המידה דרך משדר הקרנת מסך אלחוטי או לקוח הקרנת מסך, ופלט דרך ממשק HDMI OUT המקומי כדי לממש שיתוף אלחוטי פונקציות כגון שיתוף תמונות/מצגת/קובץ וידאו/שיתוף פעולה משרדי;

2) USB1 משמש לשיוך עם משדר הקרנת מסך אלחוטי; USB2 משמש לשדרוג גרסת התוכנה של מודול קבלת הקרנת מסך אלחוטי;

3) ניתן להרחיב את האנטנה של מודול המקלט האלחוטי עד לתקרת חדר הישיבות כדי לשפר את אות הקבלה של מסך ההקרנה האלחוטי;

מודול דיבור אלחוטי מובנה

מודול מיקרופון אלחוטי/קליפ קולר/אוזניות אלחוטי אופציונלי, התומך בהתאמה עם צמתי ענן מתכנסים היפר-קונברזציה כמקור הקול לחיזוק קול מקומי, הקלטה מקומית ושידור ועידה, וחיזוק דיבור של ועידת וידאו;

מודול קליטת דיבור אלחוטי UHF, תומך ב-2 מיקרופונים המדברים בו זמנית;

הַתקָנָה

התקנת ארון 2 U telecom סטנדרטי, מומלץ להתקין אותו קרוב לציוד היקפי כדי להפחית את עומס החיווט

גודל המכשיר

גודל מוצר: רוחב * גובה * עומק 436.8 מ"מ * 89 מ"מ * 320 מ"מ
גודל אריזה: רוחב * גובה * עומק 620 מ"מ * 160 מ"מ * 605 מ"מ

מתח כניסה וזרם

AC100~240V/50~60Hz

צריכת חשמל של המכשיר

ללא פלט רמקול חיצוני ומכשיר מופעל POE: צריכת חשמל אופיינית80W

כאשר מחוברים שני רמקולים חיצוניים והתקן חיצוני המופעל על ידי POE: צריכת חשמל בעומס מלא350 W

משקל הציוד

המשקל הנקי של המכונה כולה הוא 9.3 ק"ג, והמשקל הכולל עם האריזה הוא 12 ק"ג

טמפרטורת הפעלה

0~45 מעלות עבודה

גובה לחות

10% עד 90%, גובה קטן או שווה ל-5000 מטר
